Plaats van herkomst: | China |
Certificering: | (DNV)ISO9001,(DNV)ISO14001,CE0035 |

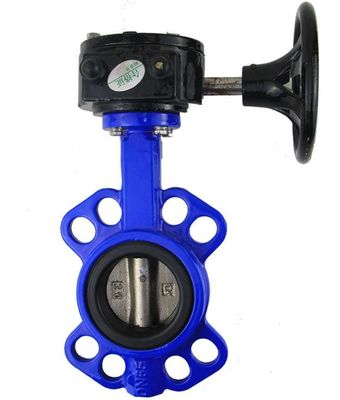

Modelnummer: | D371X |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | USD 50~500/set |
Verpakking Details: | Houten doos, triplexdoos, kartondoos, pallet |
Levertijd: | binnen 8-12 werkdagen op ontvangstbewijs van betaling |
Betalingscondities: | T/T, Western Union, MoneyGram, L/C |
Levering vermogen: | 500 Reeksen/maand |
Grootte: | DN50-DN400 | Druk: | PN10-PN25 |
---|---|---|---|
temperatuur: | nitrilrubber: - 40 ℃ ~ 90 ℃ fluorrubber: - 20 ℃ ~ 200 ℃ | Het materiaal van het kleplichaam: | [het materiaal van het kleplichaam]: gietijzer, kneedbaar ijzer, koolstofstaal, roestvrij staal, enz |
toepasselijk middel: | zoet water, riolering, zeewater, zwak zuur en alkali, enz. | ||
Hoog licht: | veerkrachtige gezette vleugelkleppen,de vleugelklep van de wafeltjestijl |
Productparameters:
1. Normen en ontwerpspecificaties
Ontwerpnorm: GB t12238-1989, lS0 10631-1994 of BS en593-1998
De dimensies van de flensverbinding GB/T17241.6-1998, IS0 7005-2 of BSEN 1092-2002
Structurele lengte: GB/T1 2221-1989, lS0 5752-1988 of BS en558-1
Druktest: GB t13927-1 99, JB/t9092-1999, lS0 5028-1993 of BS 6755 l-1986
1, eenvoudige en compacte structuur, klein en licht, gemakkelijk te demonteren en te herstellen, en kan bij om het even welke plaats worden geïnstalleerd
2, 90 open graden van omwenteling, en sluiten snel
3. De stroomkenmerken neigen recht te zijn, en de aanpassingsprestaties zijn goed
4, kiezen verschillend delenmateriaal, kunnen op een verscheidenheid van media van toepassing zijn
5, zijn er de transmissie van het wormtoestel, elektrische, pneumatische, hand en andere het drijven methodes
6, 100% geen lekkage: elke vleugelklep is door de voorzijde en de rug van de intelligente de druk testende druk van de druk testende machine is 2.0mpa, de nationale norm van 1.76mpa, elke klep 4 verzegelende ring +1 O-ring, 5 het verzegelen lagencontrole.
7, een verscheidenheid van normen voor keus: het kleplichaam is stevig lichaam, van het gewicht van de gewone vleugelklep is 1,5 keer de gewone vleugelklep, heeft de fabriek meer dan 150 soorten lichaamsvorm, en met de standaard, Duitse norm van Verenigde Staten, dagnorm en andere klepvorm
8. Met hoge weerstand van de vlinderplaat: de vlinderplaat is bal vernikkelde vlinderplaat, stevig, slijtvast malen die, en kan aan 30 Kg worden gedrukt zonder het barsten.
9, stam zijn niet gemakkelijk te roesten: stam: de koudgetrokken staal materiële, gegalvaniseerde oppervlakte, maakt glad en gemakkelijk om effectief geen wrijving tussen de stam en de verzegelende ring te roesten, te verminderen, verminder torsie
10. Volledige types, die klanten een aantal keuzen geven: aangepaste kleplichaam en vlinderplaat volgens verschillende behoeften van klanten: knoestig ijzer, uit gegoten staal, roestvrij staal 304, 316; Roestvrij staal 304, 316, 316L-klepschacht; Epdm, butadieenrubber etc.
MODEL | PN | De hoek van de vlinderplaat | Testdruk (Mpa) | Temperatuur (℃) | Middel | |
(MPa) | (graad) | Sterkte (water) | Verbinding (water) | |||
(Mpa) | (Mpa) | |||||
D371x-10 | 1.0 | 90 | 1.5 | 1.1 | -20~+135 | Zoet water, riolering, zeewater, zwakke zure en alkalische media |
D371X-16 | 1.6 | 90 | 2.4 | 1.76 |
N | afmetingen | Verbindingsgrootte | ||||||||||
0,6 MPa | 1.0 MPa | 1.6 MPa | ||||||||||
L | H | HO | A | B | Nd | Nd | Nd | |||||
50 | 43 | 63 | 306 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | |
65 | 46 | 70 | 321 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | |
80 | 46 | 83 | 346 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 | |
100 | 52 | 105 | 387 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 | |
125 | 56 | 115 | 411 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 | |
150 | 56 | 137 | 447 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 | |
200 | 60 | 164 | 572 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 | |
250 | 68 | 206 | 646 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 | |
300 | 78 | 230 | 738 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 | |
350 | 78 | 248 | 761 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 | |
400 | 102 | 289 | 877 | 450 | 470 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 | |
450 | 114 | 320 | 938 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 | |
500 | 127 | 343 | 993 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 | |
600 | 154 | 413 | 1131 | 480 | 490 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 | |
700 | 165 | 478 | 1476 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 | |
800 | 190 | 525 | 1533 | 640 | 660 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 | |
900 | 203 | 585 | 1655 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 | |
1000 | 216 | 640 | 1765 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 | |
1200 | 254 | 755 | 1995 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
Testende Voorwaarden
De hoek van de inventaris
Installatie
