Standaard Digitaal Klepinstelmechanisme die Vloeibaar Niveau met Niveausensoren meten

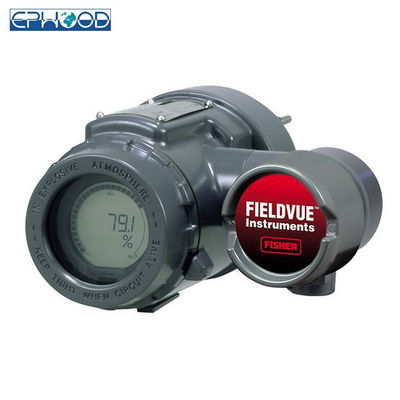

Vissersfieldvue DLC3010 Digitaal Vlak Controlemechanisme

De hulp van het Vissersfieldvue DLC3010 digitale vlakke controlemechanisme u verkrijgt gemakkelijke toegang tot informatie kritiek aan uw procesverrichting. Verzamel informatie over het proces, het instrument, of de sensor gebruikend de 475 of 375 Gebiedsinformatieverspreider. Het digitale vlakke controlemechanisme van DLC3010 kan op analogon of digitale signalerende wijze HART® met het systeem worden gebruikt DeltaV™.

Eigenschappen

• Voor snelle analoge zendervervanging, kan het instrument met standaardsensorgegevens, nul niveaucompensatie, differentieel processg worden gevormd, en nul/overspant slechts procedure.
• De nauwkeurige, hoog-aanwinsten analoge-digitaal omzetting laat meting van pasmunten in de procesvariabele toe. Dit staat voor gebruik in moeilijke vloeibare niveau, interface, of dichtheidstoepassingen toe.
• Een interne temperatuursensor laat verenigbare prestaties van het digitale vlakke controlemechanisme, ondanks omgevingstemperatuurveranderingen toe.
• De mechanische die beschermingen in het digitale vlakke controlemechanisme worden ontworpen helpen om fysiek die misbruik vaak te weerstaan tijdens installatie of in vervoer, zonder prestaties wordt opgelopen te compromitteren.
• Gebied de bedradingsverbindingen zijn in een compartiment van de elektronika wordt gescheiden die. Dit beschermt de elektronika tegen om het even welke die vochtigheid in de huisvesting door gebieds te telegraferen wordt gebracht.
• Omvat self-diagnostics dat een fout ontdekt die het proces veranderlijke onnauwkeurige meting kan maken.

DLC3010 de digitale vlakke controlemechanismen communiceren, microprocessor‐ gebaseerd niveau, interface, of dichtheids ontdekkende instrumenten. Naast de normale functie van het verstrekken van 4 ‐ geeft het 20 milliampère huidige signaal, de digitale vlakke controlemechanismen van DLC3010, die het HERT communicatie protocol gebruiken, gemakkelijke toegang tot kritieke informatie aan procesverrichting.

U kunt informatie van het proces, het instrument, of de sensor bereiken gebruikend een Gebiedsinformatieverspreider met het compatibele systeem van apparatenbeschrijvingen (DDs) met de digitale vlakke controlemechanismen van DLC3010. The Field-de Informatieverspreider kan bij het digitale vlakke controlemechanisme of bij een gebiedskabeldoos worden aangesloten. Gebruikend de Gebiedsinformatieverspreider, kunt u verscheidene handelingen met het digitale vlakke controlemechanisme van DLC3010 uitvoeren. U kunt, het digitale vlakke controlemechanisme ondervragen, vormen kalibreren of testen. Gebruikend het HERTprotocol, kan de informatie van het gebied in controlesystemen worden geïntegreerd of worden ontvangen over één enkele lijnbasis.

DLC3010 de digitale vlakke controlemechanismen worden ontworpen om standaard pneumatische en elektro‐ pneumatische niveauzenders direct te vervangen. DLC3010 de digitale vlakke controlemechanismen zetten op een grote verscheidenheid van gekooide en cageless 249 niveausensoren op. Zij zetten op het type van andere fabrikanten displacer niveausensoren op door het gebruik van het opzetten van adapters.

Beschikbare Configuraties

DLC3010 digitaal Vlak Controlemechanisme: Zet op gekooide en cageless 249 sensoren op.

Functie: Zender

Communicatie Protocol: HERT

Inputsignaal

Niveau, Interface, of Dichtheid: Roterende motie van de schacht van de torsiebuis evenredig aan veranderingen in vloeibaar niveau, interfaceniveau, of dichtheid die het drijfvermogen van een displacer veranderen.

Procestemperatuur: De interface voor draad 2 ‐ of 3 ‐ OTO van het 100 ohmplatina voor het ontdekken van procestemperatuur, of de facultatieve gebruiker ‐ ging doeltemperatuur in om het compenseren van veranderingen in soortelijk gewicht toe te laten.

Outputsignaal

Analogon: 4 ‐ 20 milliampères van gelijkstroom (de directe actie-stijgende niveau, interface, of output van dichtheidsverhogingen; of omgekeerd actie-stijgend niveau, interface, of de output van dichtheidsdalingen)

Hoge verzadiging: 20.5 mA

Lage verzadiging: 3.8 mA

Hoog alarm: 22.5 mA

Laag Alarm: 3.7 mA

Slechts één van de bovengenoemde hoogte - de lage alarmdefinities is beschikbaar in een bepaalde configuratie. Volgzaam Ne 43 van NAMEN wanneer het hoge alarmniveau wordt geselecteerd.

Digitaal: HERT 1200 Bauds FSK (gesloten frequentieverschuiving)

Aan de vereisten van de HERTimpedantie moeten worden voldaan om mededeling toe te laten. Totale shuntimpedantie

over het hoofdapparaat moeten de verbindingen (exclusief de meester en zenderimpedantie) tussen 230 en 1100 ohms zijn. Het zenderhert ontvangt impedantie wordt bepaald als: Rx: 42K ohms en CX: 14 N-F

Merk op dat in configuratie van het punt de ‐ aan ‐ punt, het analoge en digitale signaleren beschikbaar is. Het instrument kan digitaal voor informatie worden gevraagd, of op Uitbarstingswijze worden geplaatst om ongevraagde procesinformatie digitaal regelmatig door te geven. Op multi‐ dalingswijze, wordt de outputstroom bevestigd bij 4 mA, en slechts is de digitale mededeling beschikbaar.

Elektroclassificatie

Gevaarlijk Gebied: CSA- intrinsiek Brandkast, Explosie‐ bewijs, Afdeling 2, het bewijs van de Stofontsteking ‐

FM intrinsiek Brandkast, Explosie‐ bewijs, niet brandgevaarlijke ‐, het bewijs van de Stofontsteking ‐

ATEX- intrinsiek Brandkast, Vuurvast Type n,

IECEx- intrinsiek Brandkast, Vuurvast Type n,

Verwijs binnen naar Gevaarlijke Gebiedsgoedkeuring en Speciale Instructies voor „Veilig Gebruik“ en Installaties

Gevaarlijke Plaatsen in de Installatiesectie, die over pagina 15, ter extra goedkeuring beginnen

informatie.

Elektrohuisvesting: NEMA 4X, CSA-Bijlage, en IP66
