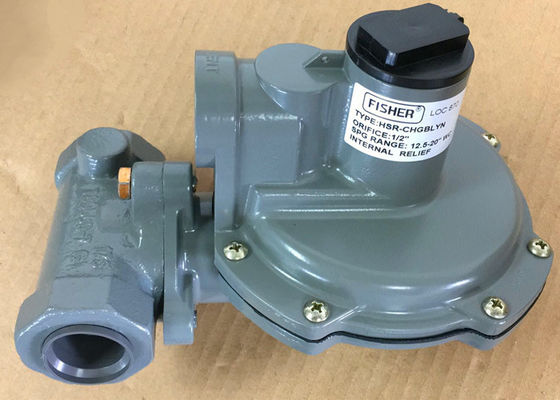

Vissers hsr-CHGBLYN Modelpressure reducing regulator Gebruik voor Brander Met gas
De V.S. direct-in werking gesteld Fisher Brand HSR, de druk die met veerwerking regelgevers verminderen verstrekken controle in woon, commerciële, en industriële toepassingen voor natuurlijk, vervaardigd, of vloeibare petroleumgassen. De interne hulp over de diafragmahulp minimaliseert overdruk. Om het even welke afzetdruk over het begin-aan-lossing punt van de niet-verstelbare afblaaskleplente beweegt het diafragma van de afblaasklepzetel, die bovenmatige druk toestaan te luchten. De regelgevers ontmoeten ANSI B109.4/CGA 6,18.
Eigenschappen
Hoekorganismen
Bolorganismen
Hoge Capaciteit
Compact Ontwerp
Hoge Capaciteits Interne Hulp
Voldoet of overschrijdt ANSI B109.4/van CGA 6,18 aan Vereisten
Vaste Factor/PFM-Nauwkeurigheid
Lichaamsgrootte en van de Beëindigenverbinding Stijlen
1 x 1 duim, NPT Bollichaam
Toelaatbare Inhamdruk
Noodsituatie: 150 psig/10,3 bar
Maximum Werkende Druk: 125 psig/8,6 bar
Toelaatbare Afzetdruk
Noodsituatie (Omhulsel): 25 psig/1,7 bar
De maximum Werkende Druk om Interne Delen te vermijden beschadigt: het verschil van 3 psi/0,21 bar boven afzetdruk het plaatsen
Afzetdruk
1.25 aan 2.2psi/0.09 aan 0.15bar
De Waaiers van de afzetdruk van vissershsr drukregelaar
4 tot 6 duim van w.c. (10 tot 15 mbar)
6 tot 8 duim van w.c. (15 tot 20 mbar)
8 tot 10 duim van w.c. (20 tot 25 mbar
10 tot 12,5 duim van w.c. (25 aan 31mbar)
12,5 tot 20 duim van w.c. (31to 50 mbar)
20 tot 35 duim van w.c. (50 tot 87 mbar)
1,25 tot 2,2 psig (0,09 tot 0,15 bars)
Drukregistratie
Intern
Temperatuurmogelijkheden
-20 aan 160°F/-29 aan 71°C
Lijst 1. Maximum Werkende Inhamdruk
| OPENINGSgrootte |
WIJDOPEN CG |
MAXIMUM WERKENDE INHAMdruk TE VERKRIJGEN |
| GOEDE REGELENDE PRESTATIES |
| Duim |
mm |
VOOR HULP HET RANGSCHIKKEN |
psig |
bar |
| 1/8 |
3.2 |
12.5 |
125 |
8.6 |
| 3/16 |
4.8 |
28.2 |
100 |
6.9 |
| 1/4 |
6.4 |
50 |
60 |
4.1 |
| 3/8 |
9.5 |
105 |
30 |
2.1 |
| 1/2 |
13 |
185 |
20 |
1.4 |
Lijst 2. De Waaiers van de afzetdruk
| DE WAAIER VAN DE AFZETdruk |
De LENTE |
DE DIAMETER VAN DE DE LENTEdraad |
DE LENTE VRIJE LENGTE |
| KLEUR |
Duim |
mm |
Duim |
mm |
| 4 tot 6“ w.c. /10 tot 15 mbar |
Sinaasappel |
0,062 |
1.57 |
3.40 |
86.4 |
| 6 tot 8“ w.c. /15 tot 20 mbar |
Geel |
0,067 |
1.70 |
3.61 |
91.4 |
| 8 tot 10“ w.c. /20 tot 25 mbar |
Zwart |
0,067 |
1.70 |
3.71 |
94.0 |
| 10 tot 12,5“ w.c. /25 tot 31 mbar |
Zilver |
0,072 |
1.83 |
4.10 |
104 |
| 12,5 tot 20“ w.c. /31 tot 50 mbar |
Grijs |
0,080 |
2.03 |
3.60 |
91.4 |
| 20 tot 35“ w.c. /50 tot 87 mbar |
Roze |
0,093 |
2.36 |
3.52 |
88.9 |
| 1,25 tot 2,2 psig/0,09 tot 0,15 bars |
Lichtblauw |
0,105 |
2.67 |
3.66 |
94.0 |
Lijst 3. Hulpprestaties
| OPENINGSgrootte |
MAXIMUM - TOELAATBARE INHAMdruk ALS AFZETdruk |
| WORDT GEHOUDEN BIJ OF ONDER 2 PSIG/140 MBAR |
| Duim |
mm |
psig |
bar |
| 1/8 |
3.2 |
125 |
8.6 |
| 3/16 |
4.8 |
65 |
4.5 |
| 1/4 |
6.4 |
30 |
2.1 |
| 3/8 |
9.5 |
10 |
0,69 |
| 1/2 |
13 |
7 |
0,48 |
| 1. Hulpprestaties het testen is die ANSI B109.4 en CGA 6,18, met de regelgever in overeenstemming bij 7 duim van w.c wordt geplaatst. /17 mbar, stamaaneenschakeling losgemaakt die, en aan atmosfeer rechtstreeks wordt gelucht die de 3/4 of 1 duim/19 of 25 mm opening gebruiken. |
