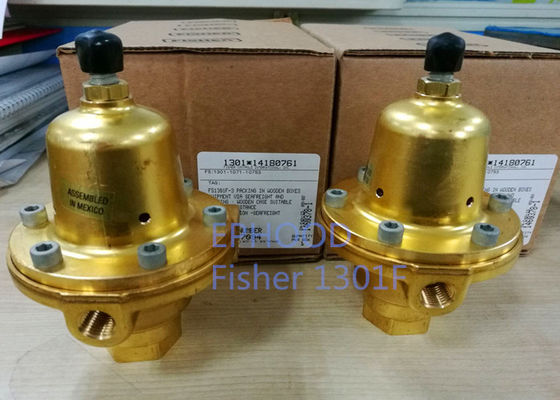

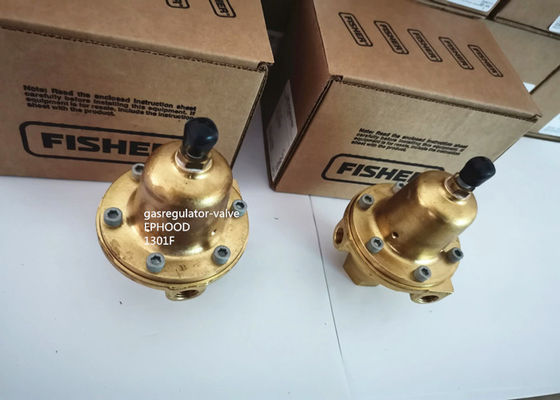

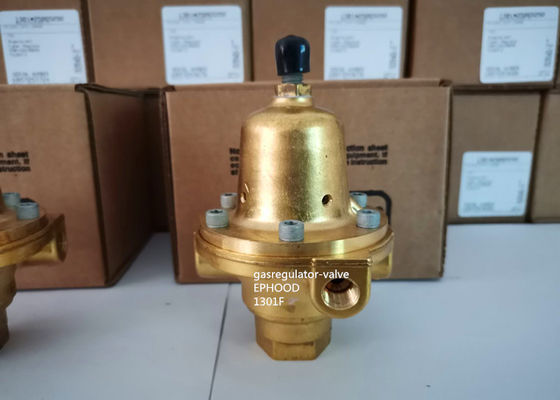

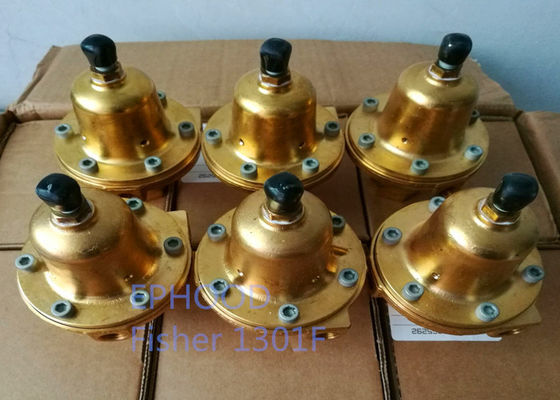

Visser 1301F-2 de Modelbrass body material-Regelgever van het Hoge drukgas
De types 1301F en 1301G-de regelgevers worden zelf-in werking gesteld, hoge drukregelgevers, die kunnen
wordt gebruikt waar het hoge drukgas voor gebruik als proefleveringsdruk in proef-in werking gesteld moet worden verminderd
regelgevers of als ladingsdruk in druk-geladen regelgevers. Types 1301F en 1301G-regelgevers
kan ook in veel andere toepassingen als hoge druk worden gebruikt die regelgevers voor diverse gassen verminderen.
De bewezen betrouwbaarheid en de nauwkeurige verordening van de regelgever van de Type1301f hoge druk maken tot het ideaal
voor talrijke toepassingen van de hoge drukdaling. Deze multifunctionele regelgever kan als proeflevering worden gebruikt
of druk-ladende regelgevers waar het hoge druk werkende middel voor gebruik door gas moet worden verminderd
regelgeversloodsen of druk-geladen regelgevers. Zijn ruw ontwerp biedt veelzijdigheid voor een grote verscheidenheid van toepassingen aan.
Beschikbare Configuraties
Type 1301F: Direct-in werking gestelde hoge druk die regelgever voor inhamdruk tot verminderen 6000 psig/414 bar
en de afzetdruk strekt zich van 10 uit tot 225 psig/0,69 tot 15,5 bar
Lichaamsgrootte en van de Beëindigenverbinding Stijl
1/4-duim FNPT
Maximuminhamdruk
6000 psig/414 bar
De Waaiers van de afzetdruk
| TYPE |
AFZETdruk
WAAIERS |
DE LENTEkleur |
| Psi |
Bar |
| 1301F-1 |
10 tot 75 |
0,69 tot 5,2 |
Blauw |
| 1301F-2 |
50 tot 150 |
3,4 tot 10,3 |
Zilver |
| 1301F-3 |
100 tot 225 |
6,9 tot 15,5 |
Rood |
De maximumdruk van de Noodsituatieafzet
Type 1301F: 250 psig/17,2 bar
Drukregistratie
Intern
Temperatuurmogelijkheden
-20 ° aan 180°F/-29° aan 82°C
ApplicationCompression, Faciliteiten & Procesnut, Installatielucht, Drukcontrole, Bron
Kan voor aardgas, vloeibaar petroleumgas, Nirogen-Gas, lucht en andere gassen worden gebruikt.
Principe van Verrichting
De 1301 Reeksenregelgevers worden direct-in werking gesteld. De stroomafwaartse druk wordt intern door geregistreerd
het lichaam aan de onderkant van het diafragma. Wanneer is de stroomafwaartse druk bij of boven vastgestelde druk,
de schijf wordt gehouden tegen de opening en er is nuldebiet door de regelgever. Wanneer de vraag stijgt,
stroomafwaartse drukdalingen die lichtjes de regelgeverslente toestaan om zich uit te breiden, beweegt het juk en
schijfassemblage onderaan en vanaf de opening. Dit staat stroom door het lichaam aan het stroomafwaartse systeem toe.
Aangezien de stroomafwaartse druk zijn setpoint bereikt, begint het om de de lentekracht te overwinnen, die door wordt ontdekt
diafragma, die de juk en schijfassemblage bewegen omhoog dichtbij zijn opening, die stroom over de regelgever beperken.
Overdrukbescherming
De 1301 Reeksenregelgevers hebben afzetdruk schatten lager dan hun classificatie van de inhamdruk. Als daadwerkelijke inham
de druk kan de classificatie van de afzetdruk overschrijden, is de bescherming van de afzetoverdruk noodzakelijk. Nochtans, het overpressuring
om het even welk gedeelte regelgevers verder
de grenzen in Specificatiessectie kunnen lekkage, schade aan regelgeversdelen, of lichamelijk letsel veroorzaken toe te schrijven aan het barsten van
druk-bevattende delen.
Één of ander type van externe overdrukbescherming moeten zou worden geboden als de inhamdruk genoeg hoog zal zijn te beschadigen
stroomafwaarts materiaal. De gemeenschappelijke methodes van externe overdrukbescherming omvatten afblaaskleppen, controleregelgevers,
afsluitmechanismen, en reeksregelgeving.
Als de regelgever aan een overdrukvoorwaarde wordt blootgesteld, zou het voor om het even welke schade moeten worden geïnspecteerd die kan voorgekomen zijn.
De regelgeversverrichting onder deze grenzen sluit niet de mogelijkheid van schade uit externe bronnen of van puin in de pijpleiding uit.
Opstarten
Met voltooide installatie en stroomafwaarts materiaal paste aan, open langzaam de stroomopwaartse en stroomafwaartse blokkleppen
terwijl het gebruiken van drukmaten om druk te controleren.
Als de aanpassing noodzakelijk is, maak de borgmoer (sleutel 18, Cijfers 3 en 4) los, en draai de regelschroef (sleutel 15, Cijfers 3
en 4) om de vastgestelde druk met de wijzers van de klok mee te verhogen of linksdraaiend de vastgestelde druk te verminderen. Monitordruk met
maten tijdens aanpassing. Wanneer de aanpassing volledig is, haal de borgmoer aan. Als de gewenste afzet
de druk is niet binnen de waaier van de regelgeverslente, installeert de lente met een gewenste waaier
volgens de Onderhoudssectie.
