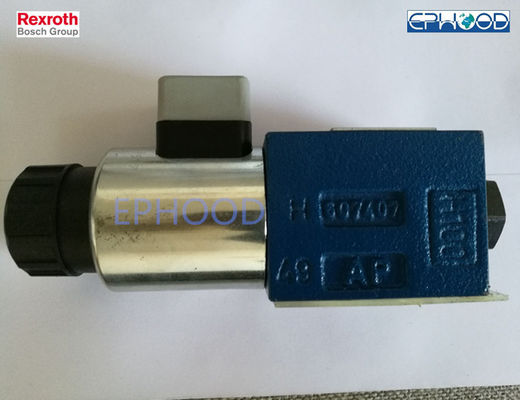

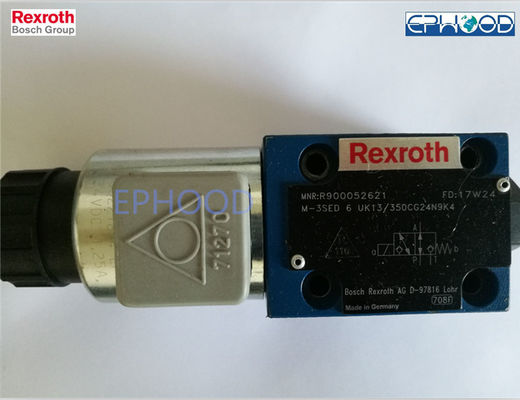

De originele van de de Solenoïdeklep van m-3SED Rexroth Klep van Seat Richting met Solenoïdeaandrijving

Rexroth Originele m-3SED Richtingseat Klep met Solenoïdeaandrijving

Grootte 6

Componentenreeks 1X

Maximum werkende druk 350 bar [5100 psi]

Maximumstroom 25 l/min. [6,6 gpm]

Algemeen

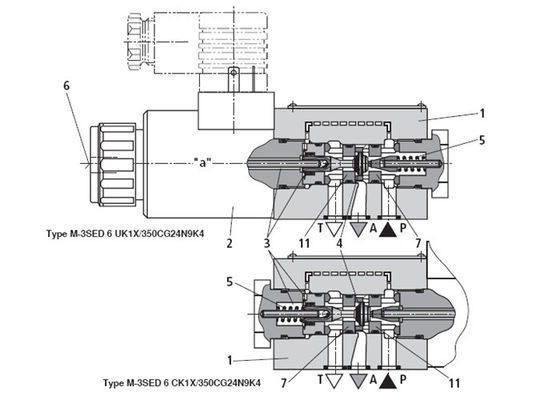

Het richtingkleptype m-.SED is een directe in werking gestelde richtingzetelklep met solenoïdeaandrijving. Het controleert begin, bestaan het einde en de richting van de stroom en fundamenteel uit een huisvesting (1), solenoïde (2), klepzetels (7) en (11) en sluitend element (4).

Handopheffing (6) staat voor de verrichting van de klep zonder solenoïdeactivering toe.

Basisprincipe (3/2 richtingzetelklep) De aanvankelijke positie van de klep (het normaal open „UK“ of normaal gesloten „CK“) wordt bepaald door de regeling van

de lente (5). Kamer (3) achter sluitend element (4) wordt verbonden met haven P en tegen haven T. verzegeld. Aldus, is de klep pressure-compensated met betrekking tot de aandrijvende krachten (solenoïde en de lente).

wegens speciaal sluitend element (4), havens P, A, en T kan met de maximum werkende druk (350 bar) worden geladen en de stroom kan in beide richtingen (zie symbolen) worden geleid. In de aanvankelijke positie, wordt sluitend element (4) gedrukt op de zetel (11) door de lente (5), in in werking gestelde positie op

zetel (7) door solenoïde (2). De stroom wordt geblokkeerd. Met de 2/2 richtingzetelklep, wordt de tankhaven intern geblokkeerd.

Eigenschappen

– Directe in werking gestelde richtingzetelklep met solenoïdeaandrijving

– Porting patroon volgens DIN 24340 vorm A (zonder van gat de plaats te bepalen)

– Porting patroon volgens ISO 4401-03-02-0-05 en NFPA T3.5.1 R2-2002 D03 (met de plaatsbepaling van gat)

– Veilige omschakeling ook met langere schortende termijnen onder druk

– De solenoïden van het nat-speldgelijkstroom voltage met afneembare rol (AC voltage mogelijk door middel van een gelijkrichter)

– De solenoïderol kan door 90° worden geroteerd – de rol kan zonder het moeten worden veranderd de druk openen

strakke kamer.

– Elektroverbinding als individuele verbinding (voor meer elektroverbindingen, zie AANGAANDE 08010)

– Met verborgen hand facultatieve opheffing,

– De aanleidinggevende positieschakelaar (zonder contact), ziet AANGAANDE 24830


Opdracht gevend tot Details voor het Kiezen van modelNumber
