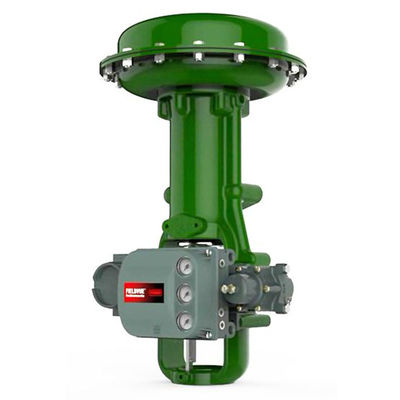

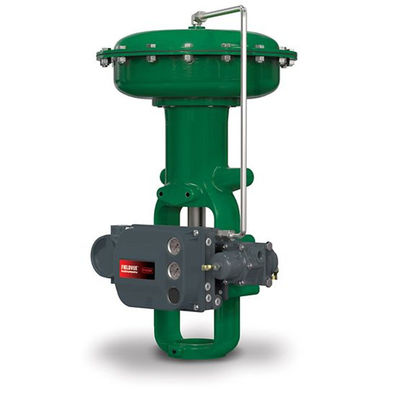

Actuators van het vissers 657 en 667 Diafragma

Vissers 657 en 667 actuators worden ontworpen om betrouwbare on/off of throttling verrichting van controlekleppen te verstrekken. Deze lente-tegengestelde diafragmaactuators plaatsen de klepstop in de klep in antwoord op de variërende controlemechanisme of klepsignalen van de instelmechanisme pneumatische output.

Actuator 657 is rechtstreeks, terwijl 667 omgekeerd-handelen.

Eigenschappen

Het integrale het opzetten stootkussen elimineert de traditionele die steun - steun en vermindert het aantal delen worden vereist om op te zetten.
Neemt een integrale luchtpassage op die de behoefte aan externe buizenstelsel en montage wanneer in paren gerangschikt met een Vissersfieldvue™ instrument elimineert.
Zowel 657 als 667 zijn actuators compatibel met instrumenten die traditionele op steun-gebaseerde opzettende uitrustingen gebruiken. 667 kunnen uiterlijk zijn wanneer dat nodig is tubed voor instrumenten of toebehoren.
De de lentetarieven, de reiseinden, en de handexploitanten zijn beschikbaar voor bijna om het even welke toepassing van de controleklep.
Een gevormd diafragma reist in een diep diafragmaomhulsel, minimaliserend gebiedsverandering door de reis.
Een ondiep omhulsel aan de drukkant betekent verminderd volume aan die kant, daardoor minimaliserend reactietijd.
Het gevormde diafragma staat maximumduw voor bepaalde diafragmagrootte toe.
De ruwe thick-walled gietijzer en staalbouw biedt verhoogde stabiliteit en corrosiebescherming.

Beschikbare Configuraties

Standaard Werkende Drukwaaier

657 en 667: 0,2 tot 1,0 versperren (3 tot 15 psig) of 0,4 tot 2,0 bar (6 tot 30 psig)

657-4 en 667-4: 0,2 tot 1,9 bar (3 tot 27 psig)

667 Grootte 76: 0,4 tot 2,0 versperren (6 tot 30 psig) of 0 tot 3,1 bar (0 tot 45 psig)

Outputaanwijzing

Roestvrij staalschijf of wijzer en gediplomeerde schaal

Werkende Temperatuurwaaier

Standaardbouw (Nitrilelastomeren): -40 aan 82℃ (- 40 aan 180℉)

Facultatieve Bouw (Siliconediafragma): -40 aan 149℃ (- 40 aan 300℉)

Maximum de Doostemperatuur van de Klepverpakking: 427℃ (800℉) met gietijzerjuk

Signaalverbindingen

Grootte 30- 60 en 667 Grootte 76: 1/4 intern NPT

Grootte 70 en 87: 1/2 NPT intern met 1/4 NPT interne ring

Grootte 80

657: 3/4 NPT intern met 1/4 NPT interne ring

667: 1/2 NPT intern met 1/4 NPT interne ring

Grootte 100: 1 NPT intern met 1/4 NPT interne ring

Bouwmaterialen

Diafragmaomhulsel

Grootte 30 - 87: Staal

Grootte 80: Gietijzer of staal

Grootte 100: Gegoten aluminium

Diafragma

Grootte 30 - 87: Nitril op nylon, Silicone op polyester

Grootte 100: Nitril op polyester

Diafragmaplaat

657 Grootte 30 - 60, 100: Gegoten aluminium

657 Grootte 70 - 87: Gietijzer of staal

667 Grootte 30 - 60, 100: Gegoten aluminium of staal

667 Grootte 70 - 87: Gietijzer of staal

Actuator de Lente: Staal

De lenteschatter: Staal

De lente Seat: Staal of gietijzer

Actuator Stam: Staal

Reisindicator: Roestvrij staal

O-ringen: Nitril

Verbindingsring: Messing

Stamschakelaar: Zink-geplateerd staaljuk

Grootte 30 - 80: Gietijzer of staal

Grootte 100: Staal

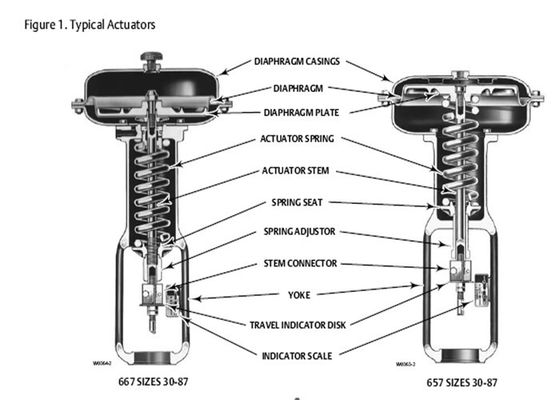

Directe Actie

Alle 657 actuators zijn rechtstreeks. Het toepassen van luchtdruk op het hogere diafragmaomhulsel dwingt naar beneden de actuator stam. Wanneer deze druk wordt verminderd, omhoog beweegt de verzettende de lentekracht de actuator stam. Indien de ladingsdruk ontbreekt, de de lentekrachten de stam in de extreme stijgende positie. Dit verstrekt ont*breken-open actie voor duw-beneden-aan-dichte kleppen en ont*breken-gesloten actie voor duw-beneden-aan-open kleppen.

657-rechtstreekse die actuator op glijden-stamkleppen wordt gebruikt. Beschikbaar in grootte 30 door 100.

657-4 — actuator 657 in grootte 70 en 87, ontworpen met 102 mm (4-duim) reis.

Tegengestelde actie

Alle 667 actuators zijn omgekeerd acteren. Het toepassen van luchtdruk op het lagere diafragmaomhulsel dwingt omhoog de actuator stam tegen de verzettende de lentekracht. Wanneer deze ladingsdruk wordt verminderd, naar beneden beweegt de lente de actuator stam. Indien de ladingsdruk ontbreekt, de de lentekrachten de stam in de extreme benedenwaartse positie. Actuators

verstrek ont*breken-gesloten actie voor duw-beneden-aan-dichte kleppen en ont*breken-open actie voor duw-beneden-aan-open kleppen.

667-omgekeerd-handelt actuator op glijden-stamkleppen die wordt gebruikt. Beschikbaar in grootte 30 door 100 en 76.

667-4 — actuator 667 in grootte 70 en 87, ontworpen met 102 mm (4-duim) reis.
