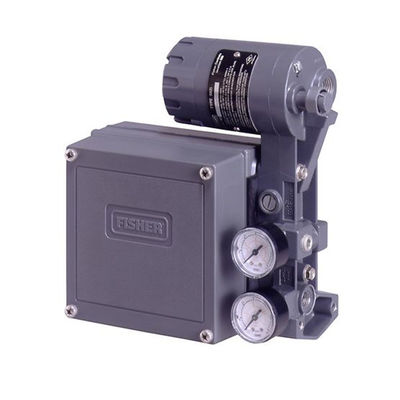

Visser 3582 Pneumatisch Enig Actereninstelmechanisme, Instelmechanisme van de Type3582i het Elektro Pneumatische Klep

Visser 3582 Pneumatisch Enig Actereninstelmechanisme en Instelmechanisme van de Type3582i het Elektro Pneumatische Klep
Visser 3582 wordt pneumatische klepinstelmechanismen gebruikt met diafragma-aangedreven, de klepassemblage van de glijden-stamcontrole. Dit pneumatische klepinstelmechanisme ontvangt een pneumatisch inputsignaal van een controleapparaat en moduleert de leveringsdruk aan actuator van de controleklep, die een nauwkeurige positie verstrekken van de klepstam die aan het pneumatische inputsignaal evenredig is.

De instelmechanismen van de 3582 Reeksen pneumatische die klep, in figuur 1 worden getoond, en de instelmechanismen van de Type3582i elektropneumatische die klep, in figuur 2 worden getoond, worden gebruikt met diafragma-aangedreven, de klepassemblage van de glijden-stamcontrole. De pneumatische klepinstelmechanismen ontvangen een pneumatisch inputsignaal van een controleapparaat en moduleren de leveringsdruk aan actuator van de controleklep, die een nauwkeurige positie verstrekken van de klepstam die aan het pneumatische inputsignaal evenredig is.

De vissers3582ns instelmechanismen voldoen aan typische behoeften van de kernenergieindustrie. De Type3582ns bouw omvat materialen die superieure prestaties op opgeheven temperatuur en stralingsniveaus verstrekken. De O-ringen zijn EPDM (ethyleenpropyleen) en de diafragma's zijn EPDM/Nomex. EPDM demonstreert superieure temperatuurvermogen en houdbaarheid over nitril. De Nomex-diafragmastof toont beter sterktebehoud bij opgeheven temperatuur en stralingsvoorwaarden aan.

Bovendien is het Type3582ns instelmechanisme gekwalificeerde „commerciële rang specifiek“ onder 10CFR50 van de Visser, Bijlage B, kwaliteitsborgingprogramma.

Deze kunnen als 10CFR21-punten worden geleverd. Bestaat het elektropneumatische de klepinstelmechanisme van Fisher Type 3582i uit een Type582i elektropneumatische die convertor op een Type 3582 pneumatisch klepinstelmechanisme wordt geïnstalleerd.

Emerson Fisher-het merk3582i instelmechanisme verstrekt een nauwkeurige positie van de klepstam die aan een huidig de inputsignaal van gelijkstroom evenredig is. De Type582i elektropneumatische die convertor, in figuur 5 wordt getoond, is een modulaire eenheid die bij de fabriek of op het gebied (2) kan worden geïnstalleerd. De convertor ontvangt een dccurrent inputsignaal en verstrekt een evenredig pneumatisch outputsignaal door een pijp/vinregeling. Het pneumatische outputsignaal verstrekt het inputsignaal die aan het pneumatische instelmechanisme, de behoefte aan een verre opgezette omvormer elimineren.
3582 de reeksen Pneumatische en Instelmechanismen van de Type3582i Elektro Pneumatische Klep

Specificaties

Beschikbare Configuraties

Verwijs naar de Beschrijving van het Typeaantal

Inputsignaal

Voor 3582 Reeksen: 0,2 tot 1,0 versperren (3 tot 15 psig), versperren 0,4 tot 2,0 (6 tot 30 psig), of waaier verdelen

Voor Type 3582i slechts:

4 tot 20 mA gelijkstroom kan de constante stroom met 30 VDC maximumnalevingsvoltage, verdeelde waaier zijn

Gelijkwaardige Kring

Voor Type 3582i slechts:

120 die ohms door drie 5,6 volts zener dioden worden afgeleid

Outputsignaal

Type: Pneumatische druk zoals vereist in actuator tot 95 percent van maximumlevering

Actie (1): Gebied-omkeerbaar tussen direct en omgekeerd binnen het pneumatische klepinstelmechanisme

Leveringsdruk (1)

Geadviseerd: 0,3 bars (5 psi) boven actuator vereiste

Maximum: 3.4 bar (50 psig) of drukclassificatie van actuator, welke lager is

Maximum de Drukclassificatie van Inputblaasbalgen

2.4 bar (35 psig)

Maximumconsumptie van de Evenwichtstoestandlucht (1) (2)

Voor 3582 Reeksen

1.4 bar (20 psig) Levering: 0,38 normale m3/hr (14.0scfh)

2.0 bar (30 psig) Levering: 0,48 normale m3/hr (18.0scfh)

2.4 bar (35 psig) Levering: 0,54 normale m3/hr (20.0scfh)

Voor Type slechts 3582i

1.4 bar (20 psig) Levering: 0,42 normale m3/hr (17.2scfh)

2.0 bar (30 psig) Levering: 0,53 normale m3/hr (21scfh)

2.4 bar (35 psig) Levering: 0,59 normale m3/hr (24scfh)

De maximumvraag van de Leveringslucht (1) (2)

Voor 3582 Reeksen en Type 3582i:

1.4 bar (20 psig) Levering: 4.7 normale m3/hr (164.5scfh)

2.0 bar (30 psig) Levering: 7.0 normale m3/hr (248,5)

2.4 bar (35 psig) Levering: 8.1 normale m3/hr (285.5scfh)

Prestaties

Voor 3582 Reeksen:

Onafhankelijke Lineariteit (1): ±1 percenten van de spanwijdte van het outputsignaal

Hysterese (1): 0,5 percent van spanwijdte

Voor Type 3582i slechts:

Onafhankelijke Lineariteit (1): ±2 percenten van de spanwijdte van het outputsignaal

Hysterese (1): 0,6 percent van spanwijdte

Elektromagnetische Interferentie (EMI) (1): Wanneer getest per CEI 801-3 (1984), is de verandering in evenwichtstoestandafwijking minder dan ±1% bij een elektromagnetisch veldsterkte van 30 V/m van 20 tot 1000 MHz.Positioner wordt getest met huisvesting GLB bij en met de externe gebied bedrading in stijve metaalbuis.

Voor 3582 Reeksen en Type 3582i:

Open Lijnaanwinst (Outputsignaal) (1):

100 in de waaier van 0,2 tot 1,0 bar (3 tot 15 psig)

55 in de waaier van 0,4 tot 2,0 bar (6 tot 30 psig)

Werkende Invloeden (1)

Leveringsdruk, voor 3582 Reekseneenheden: De klepreis verandert minder dan 1,67 percenten per bar (0.25percent per 2 psi) verandering in leveringsdruk

Leveringsdruk, voor Type3582i Eenheden: De klepreis verandert minder dan 3,62 percenten per bar (1.5percent per 2 psi) verandering in leveringsdruk

Doeltreffende Temperatuurgrenzen (1)

Standaardbouw, voor 3582 Reeksen en

Type3582i Eenheden: – 40 aan +71_C (– 40 aan +160_F)

Type3582ns Eenheden: – 40 aan +82_C (– 40 aan +180_F)

met EPDM-elastomeren

Bouw op hoge temperatuur (3), voor Types

3582A en C slechts: – 18 aan +104_C (0 aan +220_F)

Elektroclassificatie

Voor Type 3582i slechts:

Verwijs naar het Gevaarlijke Bulletin van Gebiedsclassificaties

ter specifieke goedkeuring.

Huisvestingsclassificatie

Voor Type 3582i slechts:

NEMA 3, CEI 60529 IP54: Opzettende richtlijn
vereist openingsplaats om onder horizontaal te zijn


Eigenschappen

• Voor snelle analoge zendervervanging, kan het instrument met standaardsensorgegevens, nul niveaucompensatie, differentieel processg worden gevormd, en nul/overspant slechts procedure.
• De nauwkeurige, hoog-aanwinsten analoge-digitaal omzetting laat meting van pasmunten in de procesvariabele toe. Dit staat voor gebruik in moeilijke vloeibare niveau, interface, of dichtheidstoepassingen toe.
• Een interne temperatuursensor laat verenigbare prestaties van het digitale vlakke controlemechanisme, ondanks omgevingstemperatuurveranderingen toe.
• De mechanische die beschermingen in het digitale vlakke controlemechanisme worden ontworpen helpen om fysiek die misbruik vaak te weerstaan tijdens installatie of in vervoer, zonder prestaties wordt opgelopen te compromitteren.
• Gebied de bedradingsverbindingen zijn in een compartiment van de elektronika wordt gescheiden die. Dit beschermt de elektronika tegen om het even welke die vochtigheid in de huisvesting door gebieds te telegraferen wordt gebracht.
• Omvat self-diagnostics dat een fout ontdekt die het proces veranderlijke onnauwkeurige meting kan maken.


Lijst 1. Spleet-waaier Mogelijkheden
