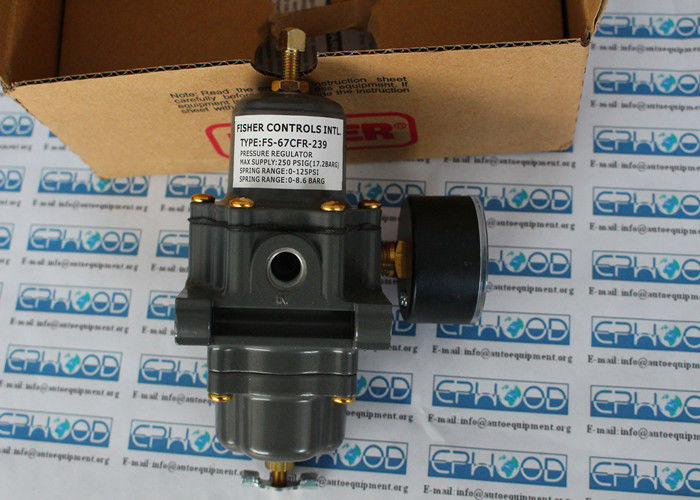

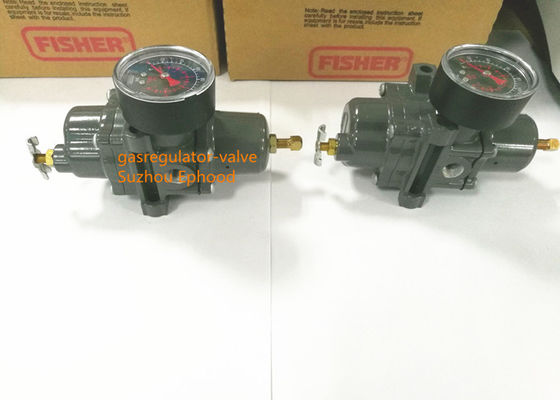

250 Psi Fisher 67CFR filterregelaar

Fisher 67CFR-239 Instrumentenvoederfilterregulator

250 Psi Fisher 67CFR Filter Regulator Fisher drukregelaar Valve voor drukvermindering

Fisher 67CFR Filterregulatorheeft een filter en een interne opluchtingsklep met een zachte stoel voor een betrouwbare afsluiting zonder merkbare lekken.

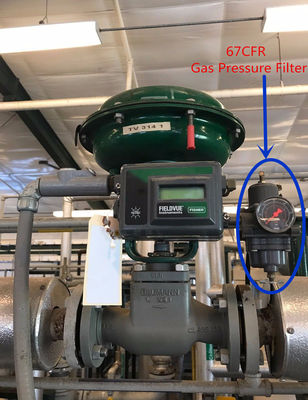

Fisher 67CFR-239 rechtstreeks bediende regelgevers en filterregelgevers worden doorgaans gebruikt om voortdurend gecontroleerde,verminderde druk op pneumatische en elektropneumatische regelaars en andere instrumentenDeze zijn geschikt voor de meeste lucht- of gastoepassingen.

Beschikbare configuraties


Temperatuurvermogen
met een gewicht van niet meer dan 10 kg
Standaardbouten:-20 tot 180°F / -29 tot 82°C
Met meters:-40 tot 180°F / -40 tot 82°C

Fisher 67CFR Interne verlichtingsprestaties

Slechte capaciteit voor slechts geringe lekkage van de stoel;een andere bescherming tegen overdruk moet worden aangeboden indien de inlaatdruk de maximale nominale druk van de installatie stroomafwaarts kan overschrijden of de maximale nominale uitlaatdruk van de regulator kan overschrijden..

Smart Bloed Check Valve Instelling punt

6 psi / 0,41 bar differentieel

Fisher 67CFR Filter Regulator: Filtercapaciteiten

Vrij gebied:12 maal de pijpleiding

Micron rating:Polyethyleenfilter (Standaard): 5 micronGlasvezelfilter (optioneel):5 micronPVDF- of roestvrijstalen filter (optioneel):40 micron

Locatie van het afvoerventiel en de springkassen

Gelijnd met de inlaatstandaard, andere posities facultatief

Werkingsbeginsel

67CFR FilterregulatorWanneer de druk van de filterregulator gelijk is aan of hoger is dan de ingestelde druk, wordt de druk van de filterregulator op de onderkant van het diafragma geregistreerd.de klepstop wordt tegen het orifice gehouden en er is geen stroom door de regulatorWanneer de vraag toeneemt, daalt de druk wat naar beneden waardoor de veer zich kan uitstrekken, waardoor de stam naar beneden wordt verplaatst en de klepstop weg van het orifice.

Interne hulp (typen 67CR, 67CSR, 67CFR en 67CFSR)

Als de druk achterin de installatie om een of andere reden, buiten de normale bedrijfsomstandigheden, het ingestelde punt van de regelaar overschrijdt,de door de druk stroomafwaarts gecreëerde kracht zal het diafragma tillen totdat het diafragma van de verlichtingsstoel wordt opgehevenDit zorgt ervoor dat de stroom door de token relief gaat.of 67CFSR is een elastomeerstop die het lekken van lucht van de stroomafwaartse richting naar de atmosfeer voorkomt tijdens normaal gebruik, waardoor de plantenlucht behouden blijft.

Smart Bloed Airset

In sommige gevallen is het wenselijk om de druk stroomafwaarts uit te voeren als de inlaatdruk wordt verloren of onder het instelpunt van de regulator valt.indien de regulator is geïnstalleerd op apparatuur die soms geen stroomvraag heeft, maar waarvan wordt verwacht dat deze bij verlies van de inlaatdruk terugstroomt. De typen 67CFR en 67CFSR kunnen worden besteld met de Smart Bleed-optie, die een interne remklep voor deze toepassing bevat.of daalt onder het instelpunt van de regulatorDeze optie elimineert de noodzaak voor een vaste bloeding stroomafwaarts van de regulator, waardoor de lucht van de installatie wordt gespaard.

Bescherming tegen overdruk

De filterregulatoren van de 67C-serie hebben een maximale uitlaatdruk die lager is dan de maximale inlaatdruk.Een drukverlagend of drukbeperkend apparaat is nodig indien de inlaatdruk de maximale uitlaatdruk kan overschrijden.

Types 67CR, 67CSR, 67CFR en 67CFSR hebben een interne afkoelventiel met een lage capaciteit voor slechts kleine lekkage van de stoel. Other overpressure protection must be provided if the maximum inlet pressure can exceed the maximum pressure rating of the downstream equipment or exceeds the maximum outlet pressure rating of the regulator.
