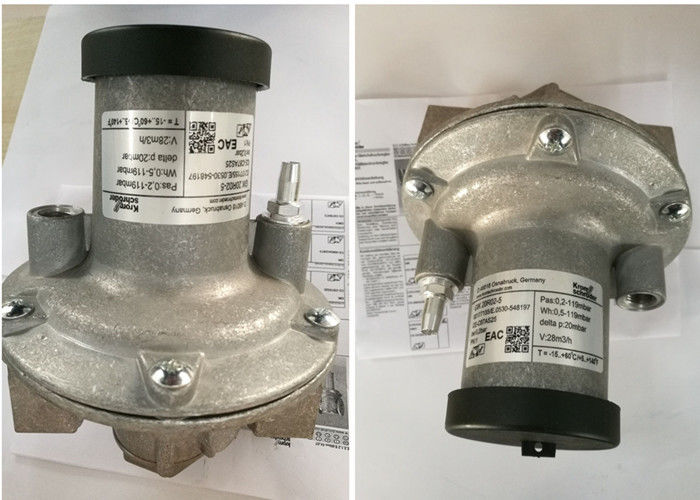

De Verhouding Regelgever gik40r02-5 van Kromschroder

Krom Schroder merk GIK20R02-5 verhouding regulator

Gasafdrukregelaar van het merk Krom Schroder 200 Mbar werkdruk GIK20R02-5

Krom Schroder ratio regulator heeft deze modellen kunnen worden geleverd:GIK20R02-5;GIK25R02-5;GIK40R02-5;GIK50R02-5

Toepassing
De gas/luchtverhoudingsregulatoren GIK en GI dienen om een constante lucht-gasverhouding te handhaven en de gasdruk voor de gasbrander te regelen in installaties zonder voorverwarmde verbrandingslucht.GIK en GI voor het moduleren van de bediening, GIK..B met bypass voor high/low/off controle.

Functie

De gas/lucht verhouding regelaar wordt geactiveerd door de druk van de verbrandingsluchtleiding.De capaciteit van de brander wordt gewijzigd met behulp van de luchtcontrole klep.
De drukschommelingen in de oven hebben hetzelfde effect op de gas- en luchtdoorvoer, waardoor het gas-luchtmengsel niet verandert. De lage brandsnelheid kan worden ingesteld door de reguleringsveer aan te passen.
Bij hoge/lage regeling (GIK..B) moet de veer volledig ontspannen zijn. De minimale stroom stroomt alleen door de bypass.

Technische gegevens
GIK, GI
Gassoort: aardgas, stadsgas, LPG (gasvormig), biologisch geproduceerd methaan,GIK..L, GI..L alleen voor lucht.
Maximale inlaatdruk: 3 psig (200 mbar).

Verbrandingsluchtcontroladruk:0.2 tot 48" WC (0,5 tot 120 mbar).
Uitlaatdruk:0.08 tot 47,5 "WC (0,2 tot 119 mbar).
Differentiële druk tussen de inlaatdruk pe en de uitlaatdruk pa: max. 40 "WC ((100 mbar).
Transmissieverhouding: 1:1.
Bypassdiameter GIK..B:GIK 15?? 25: standaard 0,06 inch (1,5 mm),mogelijk tot 0,157 inch (4 mm)
GIK 40?? 50: standaard 0,197 inch (5 mm),
mogelijk tot 0,354 inch (9 mm).
Regelaarsbereik bij minimale stroom: -1,2 tot +1,2 ¢WC (-3 tot +3 mbar).

GIK
Verbinding: NPT-draad.
Verbinding voor de besturingsleiding: 1/4 NPT.
Behuizing: aluminium.
Diafragma: Perbunan.
Valvesit: aluminium.
Klepplaat: plastic.
Sluitplaat van de klep: Perbunan.
Bijpass schroef.
Omgevingstemperatuur:
-4 tot +158°F (-20 tot +70°C).
