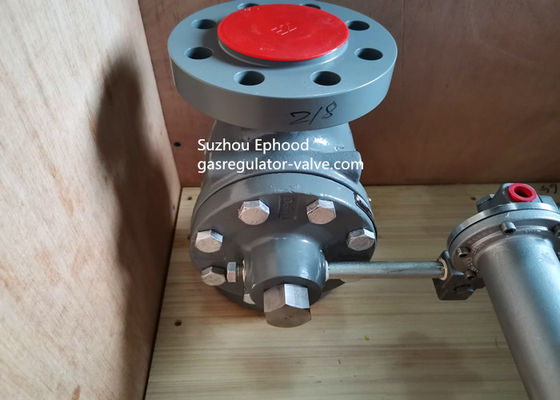

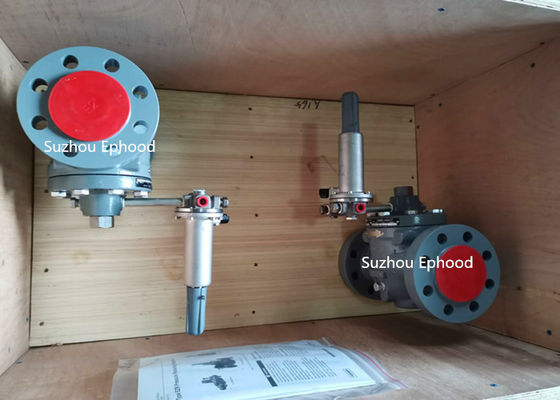

Emerson Fisher EZR Serie Drukverlagende Regulator

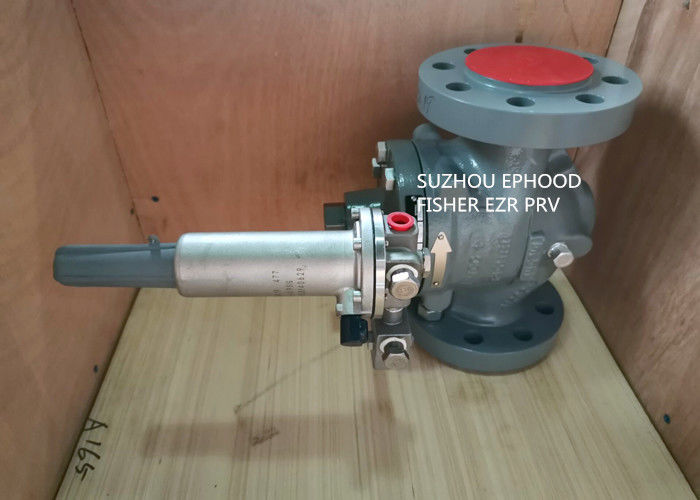

FIsher EZR Hoge Debiet Fisher Gasregelaar / Drukverlagende Regulator met 161EB Pilot
Type EZR pilot-gestuurde, drukverlagende regulator ontworpen om nauwkeurige, soepele, stille werking, dichte afsluiting en een lange levensduur te bieden, zelfs bij vuile omstandigheden. EZR Series kan worden geïnstalleerd in verschillende toepassingen, zoals aardgastransmissie/distributiesystemen, industriële en commerciële faciliteiten. De Type EZROSX is verkrijgbaar met een slam-shut-apparaat dat overdrukbescherming en/of onderdrukbescherming biedt door de gasstroom naar het downstream-systeem volledig af te sluiten.
Kenmerken
* Dichte Afsluiting—De metalen plug is ontworpen om deeltjes en vuil weg te leiden van het membraan, wat zorgt voor een superieure afsluiting en de tijd tussen onderhoudsintervallen verlengt.
* Bescherming tegen Vuil—Het revolutionaire stromingspad van de EZR Series-kooi minimaliseert de schade door vuil, terwijl de roestvrijstalen inlaatzeef voorkomt dat grote deeltjes het membraan beschadigen.
* Lange Levensduur—Het in de praktijk bewezen membraanontwerp bevat gelaagde stof, een verhoogde rand en een gegoten vorm om de sterkte, duurzaamheid en levensduur te verhogen
* Hoge Capaciteit—Het stromingspad van de EZR Series produceert de beste capaciteit in zijn klasse in combinatie met de stilste werking. Fisher™-producten worden in het laboratorium getest, zodat 100% van de gepubliceerde stroomcapaciteit met vertrouwen kan worden gebruikt.
* Reisindicator—Vereenvoudigt inspectie tijdens gebruik en probleemoplossing van het systeem
* Hoge Nauwkeurigheid—Meerdere uitlaatdrukniveaus en smalle proportionele banden aangeboden door de 161EB Series, 161AY Series en Type PRX/120 pilots bieden de EZR Series een strakke, nauwkeurige controle.
* Geïntegreerde Slamshut—Type EZR-OSX slam-shut onderbreekt de gasdienst tijdens een overdruk- of onderdruksituatie.
Specificaties
Beschikbare Configuraties
Zie Tabel 1
Lichaamsmaten, Materiaal, Eindverbinding en Drukclassificatie
Zie Tabel 2
Maximale Inlaatdrukken:Noodgeval: 175 psig / 12,1 bar, Bedrijf: Zie Tabel 3
Maximale Uitlaatdruk:
Noodgeval (Behuizing): 15 psig / 1,0 bar; Om schade aan interne onderdelen te voorkomen: 3 psig / 0,21 bar, differentieel boven de uitlaatdrukinstelling
Uitlaatdrukbereiken
Regelaar: 3,5 in. w.c. tot 10 psig / 9 mbar tot 0,69 bar Zie Tabel 4
Interne Ontlastingsprestaties
Temperatuurmogelijkheden:-20 tot 150°F / -29 tot 66°C
Veerhuis Ontluchtingsaansluiting
Interne Ontlasting: 1 NPT
Hoge Capaciteit Ontlasting: 2-1/2 NPT
Externe Registratieaansluiting:3/4 NPT
Hoofdklep Lichaamsmaten, Eindverbindingstijlen, Max. Lagerdruk
| HOOFDKLEP LICHAAAMATEN |
MATERIAAL |
EINDVERBINDINGSTIJLEN |
DRUK |
| NPT |
DN |
| 1"*1", 2"*1", 2"*2" |
25*25, 50*25, 50*50 |
WCC Staal |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Uitlaat (Regel) Drukbereiken en Typische Proportionele Banden
| Type |
Uitlaatdrukbereik |
Proportionele Band |
| Psi |
Bar |
Psi |
Bar |
161AY of
161AYM |
6 tot 15-inches w.c.
0,5 tot 1,2
1,2 tot 2,5
2,5 tot 4,5
4,5 tot 7 |
15 tot 37 mbar
0,03 tot 0,08
0,08 tot 0,17
0,17 tot 0,31
0,31 tot 0,48 |
1-inch w.c.
1-inch w.c.
0,5
0,5
0,5 |
3 mbar(2)
3 mbar(2)
0,03(2)
0,03(2)
0,03(2) |
161EB of
161EBM |
5 tot 15
10 tot 40
30 tot 75
70 tot 140
130 tot 200
200 tot 350 |
0,35 tot 1,0
0,69 tot 2,8
2,1 tot 5,2
4,8 tot 10
9 tot 14
14 tot 24 |
0,5
0,5
0,6
1,3
1,5
3 |
0,03(2)
0,03(2)
0,04(2)
0,09(2)
0,10(2)
0,21(2) |
| 161EB |
30 tot 300 |
2,1 tot 20,7 |
6 |
0,41 |
