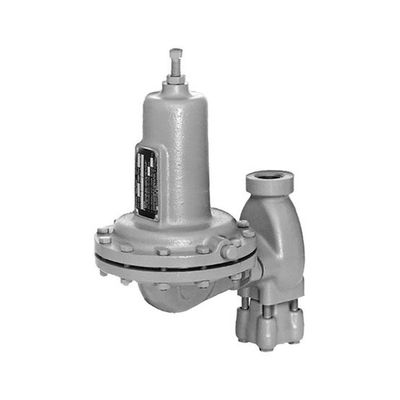

Direct In werking gesteld Fisher Gas Regulator 630 Model

Fisher Gas Regulator 630 Model

Inleiding

Fisher Gas Regulator Type 630 Grote regelgevers van Joe is directe gewerkt, met veerwerking, druk die regelgevers verminderen. Zij zijn beschikbaar in 1 en 2 duim/het lichaamsgrootte van DN 25 en 50, en zij worden ontworpen voor maximuminhamdruk aan 1500 psig/103 bar en afzetdruk van 3 tot 500 psig/0,21 tot 34,5 bar. Type 630 kan met aardgas, lucht, of een verscheidenheid van andere gassen voor dergelijke toepassingen worden gebruikt zoals landbouwbedrijf-kraan regelgevers in de eerste fase of hoge druk industriële regelgevers. Type 630 kan op het gebied in een afblaasklep worden omgezet of is beschikbaar als Type630r afblaasklep/backpressure regelgever; verwijs naar het afzonderlijke Type630r Bulletin (71.4:630R) voor informatie.

Eigenschappen

• Hoge druk vermogen-Inham druk tot 1500 psig/103 bar en controledruk tot 500 psig/34,5 bar.

• Het ruwe bouw-Compacte, stevige ontwerp en de stevige metaalbouw verstrekken een sterke, betrouwbare, langdurige regelgever.

• Betere Lagedruk controle-Visser 630 is beschikbaar in zowel hoge druk als lagedrukbouw; de lagedrukeenheden hebben een groter diafragmagebied om nauwkeurigere controle van lagedrukmontages te verstrekken.

• De zure vermogen-Facultatieve materialen van de Gasdienst zijn beschikbaar voor toepassingen die zure gassen behandelen. Deze bouw voldoet aan de aanbevelingen van NACE Internationale MR0175.

Specificaties

Lichaamsgrootte

1 en 2 duim/DN 25 en 50

De Stijl van de Beëindigenverbinding

NPT, ASME CL150 RF, CL300 RF, OF CL600 RF

Maximuminhamdruk en Drukdalingen

Tot 1500 psig/103 bar, zie Lijst 1

Maximumafzetdruk

Tot 500 psig/34,5 bar, zie Lijst 2

De Waaiers van de afzetdruk

3 tot 500 psig/0,21 tot 34,5 bar, zie Lijst 2

Drukregistratie

Intern

Bouwmaterialen

Lichaam: Gietijzer, of staal

De lentegeval en Diafragmaadapter:

Gietijzer of staal

Opening: Messing of roestvrij staal

Klepschijf: Nitril (NBR), Nylon (PA), Polytetrafluoroethylene (PTFE), of Fluorocarbon (FKM)

De Houder van de klepschijf: Messing of roestvrij staalklepdrager: Messing of roestvrij staal

Diafragma: Neopreen (Cr) of Fluorocarbon (FKM)

De Pakkingen van het inhamlichaam: Koper met messingsversiering of roestvrij staal met roestvrij staalversiering

Alle Andere Pakkingen: Samenstelling

Hefboom: Zink-geplateerd staal of Roestvrij staal

Diafragmaschakelaar: Aluminium met messingsversiering of roestvrij staal met roestvrij staalversiering.

Pitot Buis: Roestvrij staal

De regelgeverslente: Geplateerd staal

Regelschroef: Staal

Diafragmaplaat: Zink-geplateerd staal

De hogere Lente Seat: Zink

De lagere Lente Seat: Zink-geplateerd staal (lage druk) of Zink (hoge druk)

Opening: Type y602-9

De Opening van het de lentegeval

1/4 NPT

Opties

PTFE-diafragmabeschermer, draad-verbinding regelschroef, en NACE

Installatie

Deze regelgevers kunnen in om het even welke positie worden geïnstalleerd. Sommige installaties kunnen een verre openingslijn vereisen. Bescherm alle openingsopeningen tegen de ingang van regen, sneeuw, puin, of een ander buitenlands materiaal die het openen kan stoppen.

De richting van stroom door het regelgeverslichaam moet in de richting zijn door de pijl wordt vermeld van de stroomrichting op het regelgeverslichaam dat wordt gevonden.

Overdrukbescherming

Zoals het geval met de meeste regelgevers is, hebben deze regelgevers een classificatie van de afzetdruk die lager is dan de classificatie van de inhamdruk. De overdrukbescherming is nodig als de daadwerkelijke inhamdruk de classificatie van de afzetdruk kan overschrijden.

De regelgeversverrichting onder de grenzen in Tables1 worden gespecificeerd en 2 sluiten niet de mogelijkheid van schade uit externe bronnen of van puin in de pijpleiding die uit. De regelgever zou voor schade na om het even welke overdrukvoorwaarde moeten worden geïnspecteerd.
