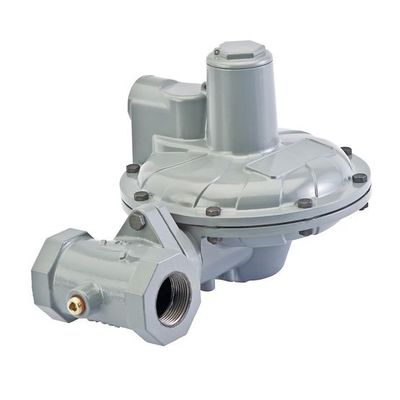

CS400 Fisher Gas Regulator Direct Operated Met veerwerking voor Gasboiler

De Druk die van Emerson Fisher CS400 Regelgevers verminderen
Direct-in werking gestelde visserscs400 de Reeksen, de regelgevers met veerwerking verstrekken pressure-reducing toepassingen voor commerciële en lichte industriële installaties. Deze flexibiliteit wordt verstrekt door de talrijke lichaamsgrootte en de eindverbindingen, de montages van de afzetdruk, openingsgrootte, evenals de optie voor interne of externe drukregistratie. Naast toepassingsflexibiliteit, biedt de CS400-Reeks de veelvoudige opties van de overdrukbescherming aan om uw eisen op toepassingsvereisten te ontmoeten.

Eigenschappen
* Grote Verscheidenheid van Lichaamsgrootte en Beëindigenverbindingen
* De vaste Factor/van de Drukmogelijkheden Factor van de Metings (PFM) Nauwkeurigheid
* Gebied Convertibel van het Interne Ontdekken aan het Externe Ontdekken voor Wijdopen Monitorbouw
* Beschikbaar in Gray Cast Iron, Kneedbaar Ijzer, en de Materialen van het Staallichaam
* Slechts StandaarddieHulpmiddelen voor Drukaanpassing en Openingsverwijdering worden vereist
* Gemakkelijk te handhaven

Specificaties
Lichaamsmateriaal, de Grootte van de Beëindigenverbinding en Stijlen, Drukclassificatie
Gray Cast Iron, 1-1/2“ NPT* 1-1/2“ NPT en 2“ NPT*2“ NPT
175psi/12.1bar
Kneedbare Ijzer, 1-1/2“ NPT* 1-1/2“ NPT en 2“ NPT*2“ NPT
290psi/20bar
Maximuminhamdruk
175 psig/12,1 bar, zie Lijst 2
De Waaiers van de afzetdruk
Regelgever: Zie Lijst 5
Drukregistratie
Intern of Extern
Benaderend Gewicht: Met Ingepast Lichaam
Type CS400: 5 kg
PED Overeenstemmingsverklaring en Informatie
De CS400-Productreeks is in overeenstemming met de Drukapparatuurrichtlijn PED 97/23/EC.The uitzondering aan deze vorige verklaring is het Type CS403 dat nog niet om wordt verklaard in overeenstemming te zijn
met de PED Richtlijn.
De drukregelaar vereist geen supplementaire stroomopwaartse die veiligheidstoebehoren voor bescherming tegen overdruk met zijn ontwerpdruk PS wordt vergeleken, wanneer de stroomopwaartse verminderende post voor een maximum stroomafwaarts bijkomend MIPd-Principe van <> Verrichting met maat is
De Regelgeversverrichting van de typecs400 Basis
Verwijs naar Cijfer van Visserscs400 Reeks wanneer de stroomafwaartse vraag, de druk onder de diafragmaverhogingen vermindert. Deze druk overwint regelgever het plaatsen (die door de lente van de regelgeverscontrole wordt geplaatst). Door de actie van de opdringers postassemblage, de hefboom, en de klepstam, beweegt de klepschijf zich dichter aan de opening en vermindert gasstroom. Als de vraag stroomafwaarts stijgt, vermindert de druk onder het diafragma. De de lentekracht duwt de opdringers postassemblage naar beneden, stroomafwaarts verwijdert de klepschijf zich van de opening, en de verhogingen van de gasstroom aangezien de regelgever in antwoord op de verminderde druk onderaan het diafragma opent.

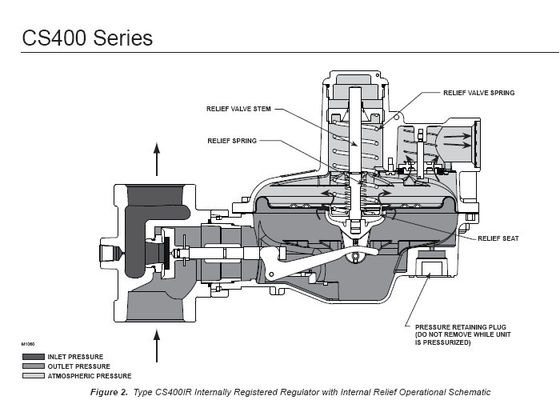

De Typecs400ir regelgever omvat een interne afblaasklep voor overdrukbescherming. Als de stroomafwaartse druk de regelgever plaatsend door 7 tot 28 duim van w.c overschrijdt. /17 tot 69 opent mbar (afhankelijk van de gebruikte drijfveer), de afblaasklep en het bovenmatige gas wordt gelucht door de stabilisatoropening in het hogere de lentegeval.
Algemene Installatieinstructies
Alvorens de regelgever te installeren,

• Controle voor schade, die tijdens verzending zou kunnen voorgekomen zijn.
• De controle voor en verwijdert om het even welk vuil of buitenlands materiaal, dat in het regelgeverslichaam kunnen geaccumuleerd hebben.
• Slag uit om het even welk puin, vuil of kopersulfaat in het koperbuizenstelsel en de pijpleiding.
• Pas pijpsamenstelling op de mannelijke draden van de pijp toe alvorens de regelgever te installeren.
• Zorg ervoor de gasstroom door de regelgever in dezelfde richting zoals de pijl op het lichaam is. „Inham“ en „Afzet“ de verbindingen zijn duidelijk duidelijk.
• Wanneer het ontwerpen van een druk die post verminderen die een CS400-Reeksregelgever gebruiken, maak een analyse als het noodzakelijk is om met de gevolgen van wind, sneeuw, en temperatuur rekening te houden om onnodige lading en beweging aan de flenzen van het materiaal te vermijden.

Installatieplaats
De geïnstalleerde regelgever zou voldoende tegen het verkeer van voertuigen en schade uit andere externe bronnen moeten worden beschermd.

Lijst 5. De Waaiers van de afzetdruk
