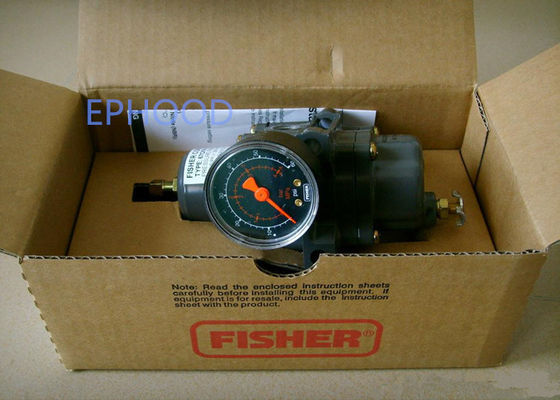

67CFR-237 Fisher Instrument Supply Filter Regulator
Fisher 67CFR:Filterregulatoren hebben een interne afzetslep met eenzachte stoel voor betrouwbare afsluiting zonder merkbare lekken.
Fisher 67CFR-237 rechtstreeks bediende regelgevers en filterregelgevers worden meestal gebruikt om constant gecontroleerde, gereduceerde
Deze zijn geschikt voor de meeste lucht- of gastoepassingen.

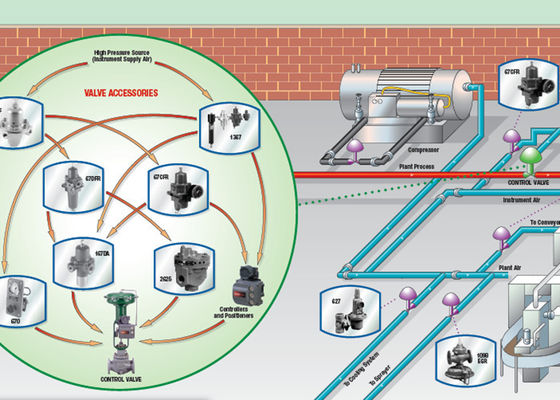

Andere toepassingen zijn het verstrekken van verlaagde druk aan luchtschakken, luchtschepen en spuitgeweren.
Type 67CFR-filtercapaciteiten
Vrij gebied:12 maal de pijpleiding
Micron rating:Polyethyleenfilter (Standaard): 5 micronGlasvezelfilter (optioneel):5 micronPVDF- of roestvrijstalen filter
(Facultatief):40 micron
Locatie van het afvoerventiel en de springkassen
Gelijnd met de inlaatstandaard, andere posities facultatief
Werkingsbeginsel
Wanneer de druk naar beneden gelijk is aan of hoger is dan de druk van de onderkant van het diafragma, wordt de druk van de onderkant van het diafragma geregistreerd.
Als de druk wordt ingesteld, wordt de klep tegen de opening gehouden en is er geen stroom door de regulator.
De druk daalt licht stroomafwaarts waardoor de veer zich kan uitstrekken, waardoor de stam naar beneden beweegt en de klepstop van het orifice verwijderd wordt.
Hierdoor kan het door de regulator stromen.

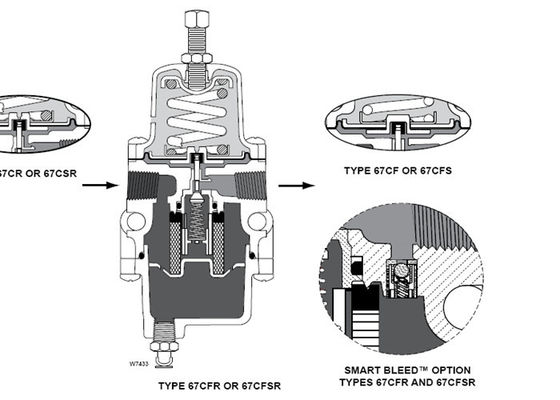

Interne verlichting (Fisher 67CFR-model)
Als om welke reden dan ook, buiten de normale bedrijfsomstandigheden, de druk stroomafwaarts de instellingswaarde van de regelaar overschrijdt,
De door de stroomafwaartse druk veroorzaakte druk zal het diafragma opheffen totdat het diafragma van de verlichtingsstoel is opgeheven.
De remklep van het Type 67CFR is een elastomeerstop die het lek van lucht van de stroomafwaartse richting naar de atmosfeer voorkomt.
tijdens normale werking, waardoor de lucht van de installatie wordt behouden.
Beschikbare configuraties
| Beëindig verbinding |
1/4" NPT |
| Maximale inlaatdruk |
250 psig / 17,2 bar |
| Spring Range |
0-125 psi/ 0-8,6 bar |
| Drukregistratie |
Intern |
| Smart Bloed Check Valve Instelling punt |
6 psi / 0,41 bar differentieel |
Grootte van het lichaam en eindverbindingsstijl
1/4" NPT
Maximale inlaatdruk (bodymerk)
250 psig / 17,2 bar
Uitlaatdruk
0-60 psi
Drukregistratie
Intern
Temperatuurvermogen
met een gewicht van niet meer dan 10 kg
Standaardbouten:-20 tot 180°F / -29 tot 82°C
Met meters:-40 tot 180°F / -40 tot 82°C
