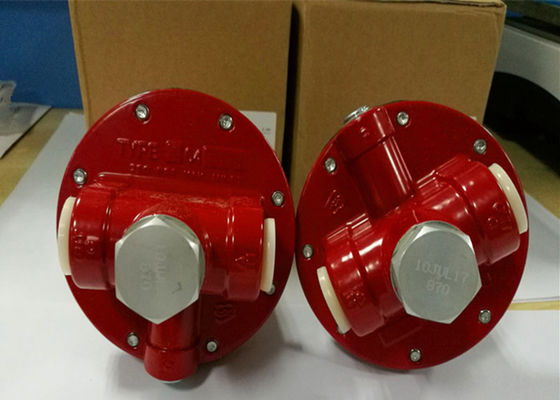

Model 64-35 Hoge druklpg Fisher Gas Regulator 64 Druk die Klep verminderen

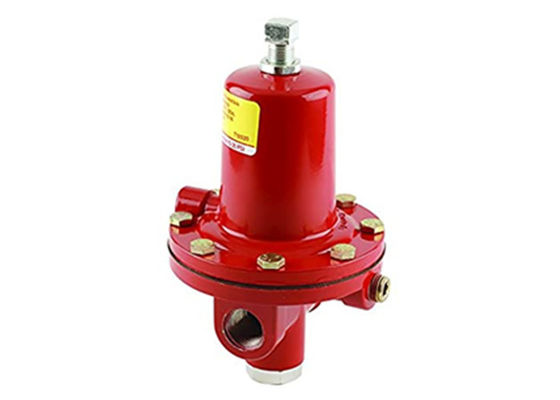

De Regelgever van de Hoge druklpg van Emerson American Fisher Model 64-35

64 druk die Regelgever verminderen

64 het propaanregelgevers van de reeks bieden de regelbare hoge druk een brede waaier van beschikbare drukwaaiers aan. De hoge drukregelgevers verminderen gewoonlijk tankdruk tot een middendruk voor gebruik door een andere regelgever. Zij kunnen als hoge drukregelgevers op distributiesystemen worden gebruikt wanneer gebruikt samen met stroomafwaartse regelgevers in de eerste fase.

Wanneer uitgerust met een interne afblaasklep (64SR-Reeks), kan de regelgever als definitief-stadiumregelgever op hoge druksystemen worden gebruikt. Het kan ook als regelgever in de eerste fase worden gebruikt wanneer de reeks bij 10 psig/0,69 of minder verspert.

64 de reeks heeft een speciale Polytetrafluoroethylene (PTFE) diafragmabeschermer die het voor de vochtvrije ammoniak (NH₃)dienst geschikt maakt. De1/4-duimFNPTonttrokenstoptezijafzetkanwordengebruikt omeendrukmaatofeenhydrostatischeafblaasklepte installeren.

Lijst 1. De Waaiers van de afzetdruk en de Lenteselectie

Eigenschappen

Veelzijdigheid

Lichaams Zijverbinding

Gemakkelijk Onderhoud

UL vermeld

Specificaties

Lichaamsgrootte en van de Beëindigenverbinding Stijl

Beëindigen: 1/2-duim NPT
Maatafzet: 1/4-duim NPT

Maximuminhamdruk
250psi /17.2Bar

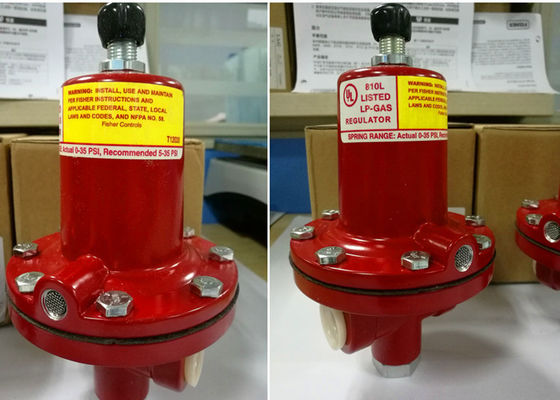

De lentewaaier

5~35psig (0.34~2.41bar)

Drukregistratie
Intern

Temperatuurmogelijkheden
-20º aan 150ºF/-29º aan 66ºC

Het Type 64R heeft een integrale laag-capaciteitsafblaasklep. De zetels van de klepstam tegen een geboord gat in de diafragmaplaat. Als de verminderde druk de vastgestelde druk zou moeten overschrijden, lanceert het diafragma de klepstam zodat een beperkte hoeveelheid bovenmatige druk in het de lentegeval kan stromen en uit door een onderzochte opening aftappen.

De visser 64 Reeksenregelgever is ook beschikbaar met een handwiel. Een facultatief handwiel is beschikbaar voor paneelsteun.

1. Het gebruik kwalificeerde personeel toen het installeren van, het in werking stellen van, en het handhaven van deze regelgevers. Vóór installatie inspecteer voor schade. Zorg ervoor er niet om het even welk buitenlands materiaal in de regelgever en al buizenstelsel is en door buizen leidend schoon en onbelemmerd zijn.

2. Als het installeren van de regelgever bij een buitenplaats, richt de opening van het de lentegeval in de benedenwaartse richting om het tegen gestopt het worden of tegen het verzamelen van vochtigheid, corrosieve chemische producten, of andere buitenlandse materialen te beschermen. De de openingsrichtlijn van het de lentegeval kan worden veranderd door het de lentegeval met betrekking tot het regelgeverslichaam te roteren.

3. Installeer de regelgever zodat de stroom BINNEN van aan UIT verbinding zoals duidelijk op het regelgeverslichaam is.

4. Om het de lentegeval ver te luchten, verwijder het scherm, als heden, en verbind 1/4-duim NPT het door buizen leiden of buizenstelsel met de verbinding van het de lentegeval. Het door buizen leiden of het buizenstelsel zou het de lentegeval luchten aan een veilige plaats, als weinig krommingen moeten hebben mogelijk, en een onderzochte opening op zijn die uitlaateind hebben dat weer bestand en altijd in de benedenwaartse richting wordt gewezen is.

5. Als de meeste regelgevers, hebben de 64 Reeksenregelgevers de classificaties van de afzetdruk lager dan de classificaties van de inhamdruk. Hoewel de types met interne hulp beperkte stroomafwaartse overdrukbescherming omvatten, kunnen alle types extra hulpbescherming voor sommige de dienstvoorwaarden vereisen als de daadwerkelijke inhamdruk de de drukclassificatie van de regelgeversafzet of de drukclassificaties van om het even welk stroomafwaarts materiaal kan overschrijden. Inspecteer periodiek een regelgever en na om het even welke overdrukvoorwaarde.

6. Elke regelgever is factory-set voor de druk die plaatsen die op de orde wordt gespecificeerd. Als geen het plaatsen wordt gespecificeerd, is de afzetdruk factory-set bij midrange van de controlelente.
