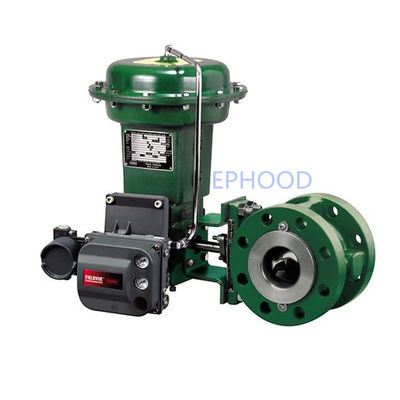

Visser 1052 Actuator van de het Diafragmaklep van de de Lenteterugkeer, Diafragma Roterende Actuator

Visser 1052 het Diafragma Roterende Actuator van de de Lenteterugkeer

Visser 1052 lente-terugkeer diafragma roterende actuators stelt splined schacht roterende kleppen in werking en is geschikt voor on/off of throttling dienst. Ontworpen voor gemakkelijke installatie van een brede waaier van opties: de grensschakelaars, de lokalisatieschakelaars, de instelmechanismen, en het handboek treden met voeten.

Het primaire verschil tussen deze actuators is dat actuator 1052 een de lenteregelaar heeft wat betekent het met of zonder een instelmechanisme, afhankelijk van servicevereisten kan worden gebruikt. Actuator 1051, in throttling dienst, is normaal uitgerust met een klepinstelmechanisme. Verwijs naar afzonderlijke bulletins voor klep en instelmechanismeinformatie.

Beide actuator types worden ontworpen voor gemakkelijke installatie van een brede waaier van opties: de grensschakelaars, de lokalisatieschakelaars, de instelmechanismen, en het handboek treden met voeten. De optietoepasselijkheid varieert met actuator grootte. Verwijs naar specificatieslijst en lijst 4 voor

informatie betreffende optietoepasselijkheid en specificaties.

Eigenschappen

Toepassings flexibiliteit-Type 1051 en 1052 roterende actuators zijn beschikbaar met ont*breken-open of ont*breken-dichte bouw en kunnen in om het even welk van vier actuator-klep opzettende posities worden opgezet. Voor het opzetten van posities. Deze actuators kunnen op een brede waaier van Fisher_-kleppen (stijl F of g-steun) worden opgezet, of met ander materiaal (stijl H of j-steun) worden gebruikt.

De minimale Doden band-kiezen gezamenlijke aaneenschakeling met splined en vastgeklemde hefboom uit minimaliseren verloren motie en verbeteren controlenauwkeurigheid.

De lange de Dienst leven-Ruwe bouw zorgt voor stabiliteit, corrosieweerstand, en

bescherming tegen misvorming indien de overdruk voorkomt.

De veiligheid-actuator-klep aaneenschakeling is volledig ingesloten, nog blijft de aanpassing van de klepverpakking toegankelijk zonder enige delen te verwijderen. Voor veiligheid tijdens demontage, de lente

de compressie wordt gecontroleerd op Type 1051 actuator. Type 1052 actuator heeft een uiterlijk toegankelijke de lenteregelaar om de lentecompressie te verlichten.

Beschikbare Configuraties

Type 1051: Voor de aan-uit- dienst of voor throttling

Type 1052: Voor de aan-uit- dienst zonder een instelmechanisme of voor throttling diensten met of zonder

een instelmechanisme.

Rechtstreeks: De stijgende ladingsdruk breidt de diafragmastaaf uit het de lentevat uit.

Actuator Grootte

Type 1051: Grootte 33, Grootte 40, en Grootte 60

Type 1052: Grootte 20, Grootte 33, Grootte 40, Grootte 60, en Grootte 70

De standaardwaaiers van de Diafragmadruk

Grootte 20 en 60: 0 tot 1,2 versperren (0 tot 18 psig), versperren 0 tot 2,3 (0 tot 33 psig), en 0 tot 2,8 bar (0 tot 40 psig)

Grootte 33 en 40: 0 tot 1,2 versperren (0 tot 18 psig), versperren 0 tot 2,3 (0 tot 33 psig),

0 tot 2,8 versperren (0 tot 40 psig), en 0 tot 3,8 bar (0 tot 55 psig)

Grootte 70: 0 tot 2,3 versperren (0 tot 33 psig), 0 aan 2.8bar (0 tot 40 psig), en 0 tot 3,8 bar

(0 tot 55 psig)

Maximumdiafragma die Druk rangschikken

Grootte 20: 3,4 bar (50 psig)

Grootte 33: 3,8 bar (55 psig)

Grootte 40: 4,5 bar (65 psig)

Grootte 60: 2,8 bar (40 psig)

Grootte 70: 3,8 bar (55 psig)

De maximumdruk van het Diafragmaomhulsel

Grootte 20: 4,1 bar (60 psig)

Grootte 33: 4,5 bar (65 psig)

Grootte 40: 5,2 bar (75 psig)

Grootte 60: 3,4 bar (50 psig)

Grootte 70: 4,5 bar (65 psig)
