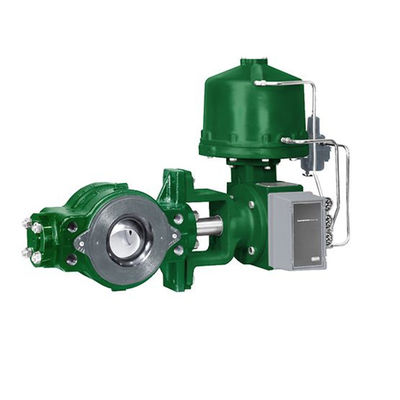

Groen Fisher Diaphragm Actuator, de Controleklep van Fisher Gas Regulator V250

De Klep van de vissersv250 Controle

De klep van de de Bal roterende controle van V250 hallo ‐ wordt ontworpen voor op zwaar werk berekende throttling en op ‐ van toepassingen. Afhankelijk van grootte, installeert deze klep tussen twee CL600 of CL900-pijpleidingsflenzen. De V250-klep is beschikbaar met één enkele balverbinding, een stroomring, of dubbele ‐ een verbindingsbouw. De enige ‐ verbindingsbouw wordt gebruikt in strakke afsluitingstoepassingen; de bouw van de stroomring kan aan hogere temperatuurvereisten voldoen. De dubbele ‐ verbindingsbouw, met een verbinding in de inham en afzetopeningen, wordt gebruikt in de tweerichtingstoepassingen van de stroom‐ afsluiting. De kogelklep ‐ wordt van V250 hallo typisch gebruikt voor throttling en gecontroleerde stroomtoepassingen in de lijnen van de gastransmissie, gasdistributie, of vloeibare pijpleidingen.

Eigenschappen

1.  De hoge drukdaling vermogen-Afhangt van de bouw, een V250-klep is geschikt voor een maximum statische drukverschil van 103 bar (1500 psi) bij 82°C (180°F) voor CL600, en 155 bar (2250 psi) voor CL900-bouw bij 38°C (100°F) voor LCC-staal en CF8M (roestvrij staal 316).

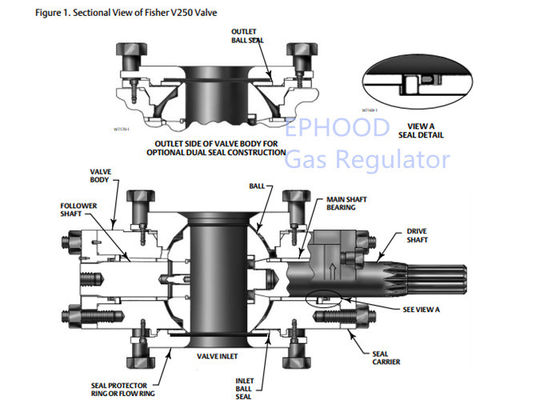

2.  Efficiënte verrichting-Verminderde ‐ verwijdert ‐ aan ‐ de schachtverbinding van de veelhoekbal (zie figuur 4) en vastgeklemde splined actuator verbinding (zie figuur 5) verloren motie of deadband uit de aandrijvingstrein voor throttling controletoepassingen.
3.  Het uitstekende Stroom controle-Verminderde ontwerp van de balhaven verstrekt een gewijzigd gelijk kenmerk van de percentagestroom en een uitstekend reactiekenmerk.
4.  De strakke afsluiting-Afsluiting met de V250-balverbinding is 0,0001 percent van maximumcapaciteit.
5.  De grotere capaciteit-V250 kogelklepbouw biedt grotere capaciteiten aan dan conventionele bolkleppen voor zowel samendrukbare als onsamendrukbare vloeistoffen.
6.  De zure de Dienst vermogen-Materialen zijn beschikbaar voor toepassingen die de zure dienst behandelen. Deze materialen voldoen aan de vereisten van NACE MR0175 ‐ 2002.
7.  De lange de Dienst leven-Druk ‐ bracht drijfasontwerp met de gevoerde lagers van PTFE in evenwicht ‐ en druk voorziet de ‐ bijgestane schacht het verzegelen regeling met lange levensuur van de betrouwbare dienst.
8.  De minimum onderhoud-Twee ‐ stukbal en de schachtassemblage staan voor volledige versieringsrevisie toe; de delenvervanging wordt tot een minimum beperkt.
9.  Uitstekende Milieu wordt het vermogen-facultatieve levende geladen verpakkingssysteem ontworpen met zeer vlotte schachtoppervlakten en levende lading om het uitstekende verzegelen te verstrekken.

Beschikbare Configuratie

De assemblage van de Flangelesskogelklep met enige balverbinding, stroomring, of dubbele balverbinding

De Grootte van het kleplichaam en de Stijlen van de Beëindigenverbinding

NPS 4 door 12 flangeless die kleppen door de bouten van de lijnflens worden en worden ontworpen behouden die om tussen CL600 of CL900 te passen hief gezicht ‐ of rings‐ type gezamenlijke flenzen (ASME B16.5) NPS 16 door 24 flangeless die kleppen op door de bouten worden behouden van de lijnflens en ontworpen om tussen CL600 te passen hief gezicht ‐ of rings‐ type gezamenlijke flenzen (ASME B16.5) op

Maximuminhamdruk

NPS 4 door 12 verenigbaar met CL600 of CL900 (ASME B16.34) NPS 16 door 24 verenigbaar met CL600 (ASME B16.34)

Maximum - de toelaatbare Daling van de Afsluitingsdruk

Enige Verbinding ‐ en Dubbele ‐ Verbindingsbouw: Zie figuur 2.

Stroom Ring Construction: Beperkt door de classificatie van de druk‐ temperatuur van het kleplichaam

Afsluitingsclassificatie

Enige Verbinding ‐ en Dubbele ‐ Verbindingsbouw: 0,0001% van Stroom Ring Construction de maximum van de klepcapaciteit (minder dan 1% van Klasse IV, ANSI/FCI 70 ‐ 2 en CEI 60534 ‐ 4): 1% van maximumklepcapaciteit
