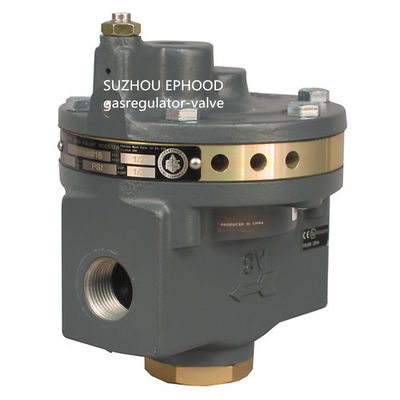

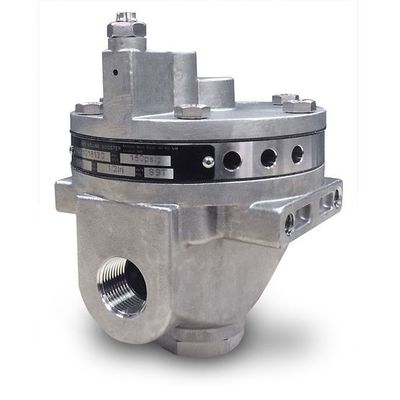

Het Gasklep 2625 van de aluminiumvisser 2625NS-het Instelmechanismeoutput van Volumespanningsverhogers

Visser 2625 2625NS-Volumespanningsverhogers

De visser wordt 2625 spanningsverhogers van het reeksvolume gebruikt samen met een instelmechanisme op een throttling controleklep om het strijken snelheid te verhogen. 2625NS is een kern de dienstversie en gebruikt elastomeric componenten die milieu's beter op hoge temperatuur en stralings weerstaan. 2625 en 2625SST worden verklaard voor gebruik in Veiligheid Van instrumenten voorzien Systeem (SIS) toepassingen. De certificatie is door exida Raadplegend LLC, een globale leverancier van functionele veiligheid en de veiligheid van het controlesysteem.

De spanningsverhoger neemt vast deadband, zachte zetelbouw, en een integrale omleidingsbeperking op om de problemen van de instelmechanismeverzadiging te elimineren die met volumespanningsverhogers kunnen voorkomen die deze eigenschappen niet hebben. Aanpassing van de integrale omleidingsbeperking

is noodzakelijk voor systeemstabiliteit. Deze aanpassing beïnvloedt niet deadband van de volumespanningsverhoger, maar laat de controleklep toe om aan de kleine veranderingen te antwoorden van het inputsignaal zonder de nauwkeurigheid van de regelmatige staat te offeren. Het staat ook de spanningsverhoger toe om hoog volumeoutput te leveren voor snel het strijken wanneer de grote, snelle veranderingen van het inputsignaal voorkomt.

De volumespanningsverhoger wordt gebruikt om het strijken snelheid te verbeteren. Als de controle van de precisieklep wordt vereist, wordt het gebruik van een instelmechanisme geadviseerd. Als de volumespanningsverhoger slechts met actuator moet worden gebruikt, want op ‐ van controle, de integrale omleidingsbeperking op de spanningsverhoger moet worden gesloten (volledig met de wijzers van de klok mee gedraaid).

De schakelaars en het door buizen leiden kunnen met of 2625 of 2625NS-volumespanningsverhoger worden geïnstalleerd voor het kenmerkende testen.

2625 worden verklaard voor gebruik in Veiligheid Van instrumenten voorzien Systeem (SIS) toepassingen. De certificatie is door exida Raadplegend LLC, een globale leverancier van functionele veiligheid en de veiligheid van het controlesysteem. SIS-de certificatie wordt op het product door een etiket geïdentificeerd aan de owerhuisvesting die wordt gehecht.

Specificaties

De Waaiers van de leveringsdruk

Wanneer gebruikt samen met een instelmechanisme of andere pneumatische toebehoren, leid altijd het instelmechanisme en de volumespanningsverhoger met één gemeenschappelijke levering door een Visser 67D, van 67DR, of 95H-regelgever door buizen. Een hoge capaciteitsfilter, zoals de Visser 262K, zou in de toevoerlijn aan de regelgever moeten worden geïnstalleerd. De leveringsdruk moet niet ook de maximumdrukclassificatie van actuator overschrijden. De bouw is beschikbaar in twee maximumleveringswaaiers. Wanneer normaal Gebruikt met Diafragmaactuators: Tot 2,8 versperren (40 psig) wanneer normaal Gebruikt met Zuigeractuators: Tot 10,3 bar (150 psig)

De Druk van het inputsignaal

Instelmechanismeoutput

De maximumdruk van het Inputsignaal

10.3 bar (150 psig)

Vaste de Drukverhouding van de Input‐ aan ‐ Output

1 tot 1

Nominale Deadband

De percenten van Instelmechanismeoutput overspannen (1):

van 2,4 mm (0,094 duim) de uitlaathaven: 2%

van 9,5 mm (0,375 duim) de uitlaathaven: 3.5%

van 12,7 mm (0,5 duim) de uitlaathaven: 5%
