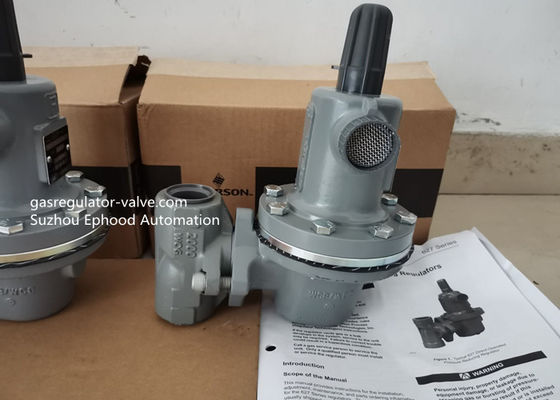

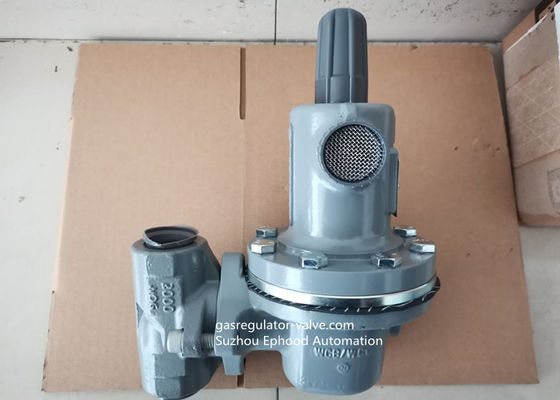

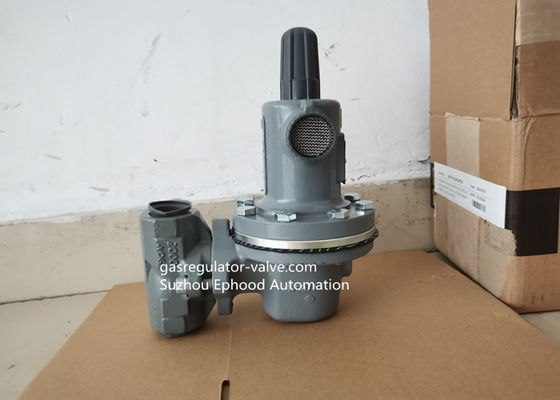

WCC-Staal Materieel Fisher Gas Regulator 627H Modelpressure gas regulator
De Regelgever van het de Drukgas van Fisher Original 627H
Fisher Rosemount
Fisher Make 627 Gasregelgever
Visser 627 Regelgever
Eigenschappen
Interne Afblaasklep
Hulpactieindicator
Gemakkelijk te handhaven
Installatieaanpassingsvermogen
Toepassingsveelzijdigheid
Stamper-bestand
Brede Waaier van Stroommogelijkheden
Beschrijving
De visser 627 Reeksen zelf-in werking gestelde druk dieregelgevers (Figuur 1) verminderen is voor hoge en lage druksystemen. Visser 627 regelgevers kan met aardgas, lucht, of een verscheidenheid van andere gassen worden gebruikt. De prestatieskenmerken variëren al naar gelang bouw.
De Specificatiessectie geeft sommige algemene specificaties voor Visser 627 Reeksregelgevers. De naamborden (Figuur 2) geven gedetailleerde informatie voor een bepaalde regelgever aangezien het uit de fabriek komt.
Lijst 1. Maximuminhamdruk, de Waaiers van de Afzetdruk
| TYPE |
DE WAAIER VAN DE AFZETdruk |
OPENINGSgrootte,
DUIM (mm) |
MAXIMUMinhamdruk, PSIG (BAR) |
| 627 |
5 tot 20 psig
(0,34 tot 1,38 bar) |
1/2 (12,7) |
250 (17,2) |
15 tot 40 psig
(1,03 tot 2,76 bar) |
1/2 (12,7) |
300 (20,7) |
35 tot 80 psig
(2,41 tot 5,52 bar) |
1/2 (12,7) |
750 (51,7) |
70 tot 150 psig
(4,83 tot 10,3 bar) |
1/2 (12,7) |
750 (51,7) |
Specificaties
1“ NPT Beëindigenverbinding: 627-496,627-497,627-498,627-499
2“ NPT Beëindigenverbinding: 627-576,627-577,627-578,627-579
Beschikbare Bouw
Type 627: Zelf-in werking gestelde druk die die regelgever verminderen met een pitot buis voor grotere geregelde capaciteiten wordt uitgerust (Figuur 7).
Type 627R: Type 627 met interne hulp en met een open keel (Figuur 8).
Type 627M: Type 627 met een stamverbinding tussen de druk van de lichaamsafzet en het diafragmageval. De druk wordt gemeten onder het diafragma door de 1/4-duim NPT stroomafwaartse verbinding van de controlelijn (Figuur 9).
Type 627MR: Type 627M met interne hulp (Figuur 10).
Type 627H: Type 627 met een diafragmabeperker om een hogere afzetdruk (Figuur 11) te leveren.
Type 627HM: Type 627H met een stamverbinding tussen de druk van de lichaamsafzet en het diafragmageval. De druk wordt gemeten onder het diafragma door twee 1/4-duim NPT de stroomafwaartse verbindingen van de controlelijn (Figuur 12).
De Grootte van de BEËINDIGENverbinding
1inch en 2inch
De Stijlen van de Beëindigenverbinding
de grootte van het 1, of 2 duimlichaam: NPT
van het 1 of 2 duim (DN 25 of 50) lichaam de grootte:
ANSI Klasse 300 of van een flens voorzien 600 rf
Maximuminhamdruk (1) (Lichaamsclassificatie)
2000 psig (138 bar) voor NPT staal, 1480 psig
(102 bar) voor rf voorzag staal, of 1000 psig (69 bar) voor kneedbaar ijzer van een flens
De maximumclassificatie van de de Inhamdruk van de Klepschijf (1)
2000 psig (138 bar) voor nylon schijf of 1000 psig
(69 bar) voor nitrilschijf
Drukregistratie
Type 627, 627H of 627R: Intern
Installatie
De regelgeversverrichting binnen classificaties sluit niet de mogelijkheid van schade van puin in de lijnen of uit externe bronnen uit. Een regelgever zou voor schade periodiek en na om het even welke overdrukvoorwaarde moeten worden geïnspecteerd. Als de meeste regelgevers, hebben 627 Reeksregelgevers de classificaties van de afzetdruk die lager zijn dan hun classificaties van de inhamdruk. Druk-verlichtend of een druk-beperkend apparaat moet door de gebruiker voor de Types 627, 627H, 627M, en 627HM-regelgevers worden verstrekt als de inhamdruk de classificatie van de afzetdruk kan overschrijden, aangezien deze regelgevers geen interne hulp hebben.
De type627r regelgevers verstrekken interne hulp die de totale opbouw van de afzetdruk over setpoint beperkt. Gebruikslijst 3 om de totale afzetdruk te bepalen. Deze interne hulp kan adequaat voor de toepassing zijn, als niet, extra drukhulp of een druk-beperkend apparaat stroomafwaarts verstrekken.
WAARSCHUWING
Een regelgever kan wat gas aan de atmosfeer luchten. In de gevaarlijke of brandbare gasdienst, kan het geluchte gas lichamelijk letsel, dood, of bezitsschade accumuleren en veroorzaken toe te schrijven aan brand of explosie. Lucht een regelgever in de gevaarlijke gasdienst aan een afgelegen, veilige plaats vanaf luchtopnamen of om het even welk gevaarlijk gebied. De openingslijn of stapel het openen moet tegen condensatie of het belemmeren worden beschermd.
Modelstainless steel material het Gasregelgever van Fisher High Pressure Gas Regulator 627H
