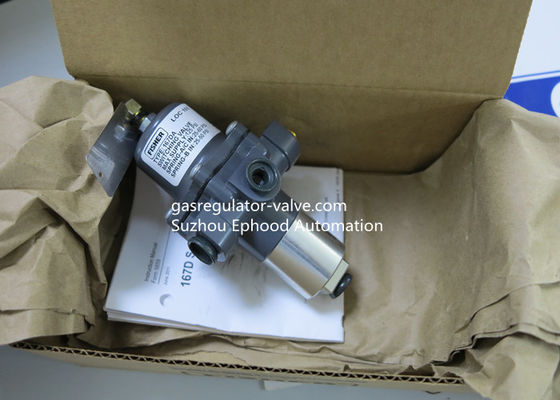

167DA reeks125psi 1/4“ NPT Fisher Switching Valve Three Way Druk

Van de de Omschakelingsklep van de vissers167da Reeks Druk die de Met drie richtingen Regelgeversklep verminderen

De de Omschakelingsklep van de vissers167da Reeks is een klep met drie richtingen die typisch wordt gebruikt om constante verminderde druk van gasachtige vloeistoffen aan proef in werking gestelde controlemechanismen en andere pneumatische instrumentatie te leveren.

De Types 167D en 167DS zijn bidirectionele omschakelingskleppen.

De Types 167DA en 167DAS zijn omschakelingskleppen met drie richtingen.
Eigenschappen:

De compact-Types 167D en 167DA-de omschakelingskleppen worden gebouwd voor opmerkelijke prestaties in een compact, lichtgewichtpakket.

Gemakkelijk, Nauwkeurig aanpassing-met een keus van de lentes voor optimale resolutie, wordt het omschakelingspunt geplaatst aan een specific vereiste door een regelschroef boven op het de lentegeval.

De zure Gasdienst vermogen-NACE MR0175 en de volgzame beschikbare bouw van MR0103.

De facultatieve Roestvrij staalbouw de Types 167DS en 167DAS verstrekt hoge weerstand tegen cial corrosie vooral benefi voor zeetoepassingen.

Het gemak van onderhoud-Geen speciale hulpmiddelen wordt vereist om onderhoud uit te voeren, en al onderhoud kan met de klep in de lijn worden uitgevoerd.

Ruw worden de bouw-Types 167D en 167DA-de omschakelingskleppen gebouwd voor langere levensduur met minimale onderhoudsvereisten.

Corrosiebestendige bevestigingsmiddel-Vastbout en de regelschroef zijn dubbel zink-chromated voor verbeterde corrosieweerstand. Het facultatieve roestvrij staal vastbouten en de regelschroef zijn ook beschikbaar.

Specificaties

Beschikbare Configuraties

Types 167D en 167DS: Bidirectionele omschakelingskleppen

Types 167DA en 167DAS: Omschakelingskleppen met drie richtingen

Lichaamsgrootte, Inham, en de Stijl van de Afzetverbinding

Havens A en C: 1/4“ of 1/2“ NPT

Opening en Controledrukverbindingen (Haven D) en Haven B: 1/4 NPT

Bouwmaterialen

Zie Lijst 4

Maximum Werkende Inhamdruk (1)

Types 167D en 167DS: 400 psig/27,6 bar

Types 167DA en 167DAS: 125 psig/8,6 bar

Types 167DA en 167DAS (NACE): 100 psig/6,9 bar

Vastgestelde Drukwaaiers

Zie Lijsten 1 en 2

Maximumdiafragmadruk (1)

150 psi/10,3 bar over de vestiging van de afzetdruk aan een maximum van 250 psi/17,2 bar

Stroom en het Rangschikken van Coeffi cients

Zie Lijst 3

De Openingsplaats van het de lentegeval

Gericht op inhamnorm, andere facultatieve posities

Temperatuurmogelijkheden (1)

Nitril (NBR)

De standaarddienst (Types 167D en 167DA slechts): -20° aan 180°F/-29° aan 82°C

De lage Temperatuurdienst (Types 167D en 167DA slechts) en de Standaarddienst (Types 167DS en 167DAS slechts): -40° aan 180°F/-40 ° aan 82°C

Fluorocarbon (FKM)

De Dienst op hoge temperatuur: 0° aan 300°F/-18° aan 149°C

Installatie

De omschakelingsklep kan in om het even welke positie worden opgezet, op voorwaarde dat de opening in het de lentegeval van obstakel vrij is. Verbind de pneumatische controlelijn met haven duidelijke „D“ op het kleplichaam. De havens A en C (en B op de Types 167DA en 167DAS-klep) worden verbonden voor de gewenste reactie van de omschakelingsklep op verlies of daling van pneumatische druk. Figuur 5 toont typische toepassing van de Types 167DA en 167DAS-omschakelingsklep. Als de de inhamdruk van de controleklep onder het vooraf bepaalde plaatsen valt, controleren de aan-uit- controlemechanismedraaien weg druk aan de omschakelingsklep. Dit veroorzaakt de omschakelingsklep om de het diafragmadruk van de controleklep aan atmosfeer af te tappen, die de controleklep sluiten. De controleklep blijft gesloten tot de inhamdruk aan het gewenste plaatsen wordt hersteld.
