Co. van het de Automatiseringsmateriaal van Suzhouephood, Ltd.
Gasregelgever, Drukzender, SUFA-Waterklep
 |
| Plaats van herkomst: | China |
| Merknaam: | sufa |
| Certificering: | (DNV)ISO9001,(DNV)ISO14001,CE0035 |
| Modelnummer: | Z41H-16c |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | USD 50~500/SET |
| Verpakking Details: | Houten doos, triplexdoos, kartondoos, pallet |
| Levertijd: | binnen 8-12 werkdagen op ontvangstbewijs van betaling |
| Betalingscondities: | T/T, Western Union, L/C, MoneyGram |
| Levering vermogen: | 500 Reeksen/maand |
| Model: | Z41H-16c | Grootte: | DN15-1000 |
|---|---|---|---|
| Druk: | 1.6-16mpa | temperatuur: | -29-425 |
| Het materiaal van het kleplichaam: | WCB | toepasselijk middel: | water en oliedamp, enz. |
| Markeren: | De stevige Klep van de Wigpoort,de veerkrachtige klep van de wigpoort |
||
Modelleer nr. : z41h-16c
door: dn15-1000
druk: 1.6-16mpa
temperatuur: - 29-425
het materiaal van het kleplichaam: WCB
toepasselijk middel: water en oliedamp, enz.
De productspecificatie
Ontwerp en vervaardiging: GB t12234-89
Structuurlengte: GB t12221-89
De grootte van het flensgezicht: JB79GB/t9112-9131
Inspectie en test: JB/t9092-99gb/t13927-92

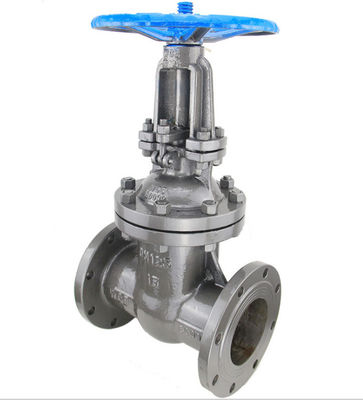

De eigenschappen van koolstofstaal voorzien poortklep van een flens:
1. Compacte structuur, redelijk ontwerp, goede klepstarheid, vlot kanaal, de kleine coëfficiënt van de stroomweerstand.
2. De het verzegelen oppervlakte wordt gemaakt van roestvrij staal en harde legering met lange levensduur.
3. Flexibele grafietverpakking, het betrouwbare verzegelen, lichte en flexibele verrichting.
4. De drijfwijze is verdeeld in motor, elektrische, pneumatische en toesteltransmissie. Structuur: elastische wig enige ram, stijve wig enige ram en dubbele ram.
5. Het is wijd van toepassing op het openings en sluitende apparaat om te werken om het middenmiddel van pijpleidingen in aardolie, de chemische industrie, thermische elektrische centrale en andere olieproducten en stoompijpleidingen te verbinden of af te snijden.
| Type | Nominaal Druk |
Testdruk | Het werken Temperatuur |
Geschikt Middel |
|||
| (Mpa) | (Mpa) | (Mpa) | |||||
| Z41H-16C | 1.6 | 2.4 | 1.8 | 0,6 | ≤425 |
water, stoom, oliedamp, enz.
|
|
| Z41H-25C | 2.5 | 3.8 | 2.8 | 0,6 | ≤425 | ||
| Z41H-40C | 4.0 | 6.0 | 4.4 | 0,6 | ≤425 | ||
| Z41H-64C | 6.4 | 9.6 | 7.0 | 0,6 | ≤425 | ||
| MODEL | DN | PN1.6MPa | GEWICHT (kg) | |||||||||
| Z40H-16 Z40Y-16 Z40Y-16P Z40Y-16R Z40W-16P Z40W-16R Z40Y-16I Z41H-16 Z41Y-16 Z41Y-16P Z41Y-16R Z41W-16P Z41W-16R Z41Y-16I |
L | D | D1 | D2 | B | F | z-Φd | H | H1 | |||
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Ф14 | 175 | 240 | 200 | 5 | |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Ф14 | 180 | 284 | 200 | 6.5 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Ф14 | 210 | 303 | 200 | 9 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-Ф18 | 210 | 321 | 200 | 12 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Ф18 | 350 | 352 | 200 | 26.5 | |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-Ф18 | 358 | 438 | 240 | 29 | |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Ф18 | 375 | 450 | 240 | 33 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Ф18 | 433 | 528 | 280 | 45 | |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Ф18 | 502 | 620 | 320 | 63 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Ф18 | 612 | 753 | 360 | 108 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-Ф23 | 676 | 847 | 360 | 134 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Ф23 | 820 | 1039 | 400 | 192 | |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Ф25 | 969 | 1245 | 450 | 273 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-Ф25 | 1142 | 1472 | 560 | 379 | |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Ф25 | 1280 | 1450 | 640 | 590 | |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Ф30 | 1452 | 1887 | 640 | 850 | |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-Ф30 | 1541 | 2011 | 720 | 907 | |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-Ф34 | 1676 | 2181 | 720 | 958 | |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-Ф41 | 1874 | 2346 | 800 | 1112 | |
| 700 | 900 | 910 | 840 | 788 | 50 | 5 | 24-Ф36 | 2000 | 2550 | 900 | 1775 | |
| 800 | 1000 | 1025 | 950 | 898 | 52 | 5 | 24-Ф41 | 2800 | 3560 | 1000 | 2575 | |
| 900 | 1100 | 1125 | 1050 | 998 | 54 | 6 | 28-Ф41 | 3400 | 4005 | 1200 | 3730 | |
| 1000 | 1200 | 1255 | 1170 | 1100 | 56 | 6 | 28-Ф42 | 3800 | 4456 | 1500 | 5400 | |
Testende Voorwaarden
De hoek van de inventaris
Installatie
