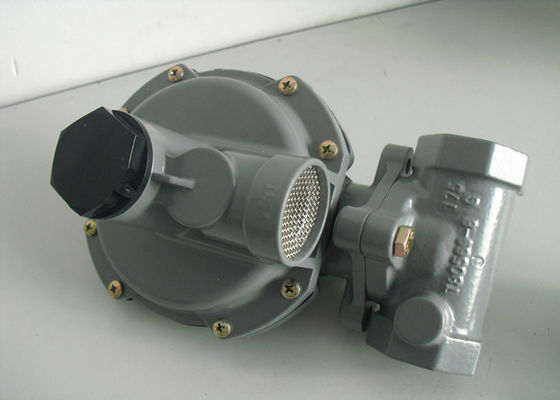

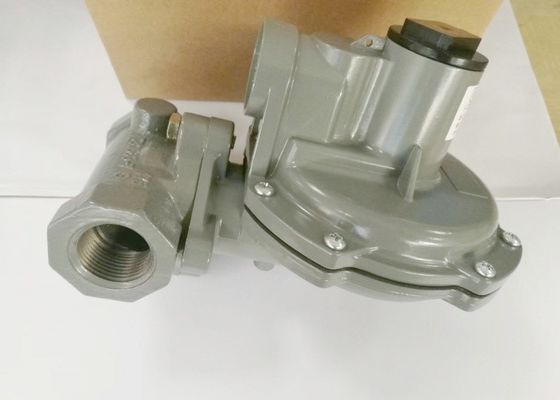

China maakt LHSR model drukverlagend regulator gebruikt voor gasbrandende brander
Direct bediende, veerbeladen drukverlagende regelaars van het type HSR zorgen voor besturing in residentiële, commerciële,
en industriële toepassingen voor natuurlijke, geproduceerde of vloeibaar gemaakte aardoliegassen.
Elke uitlaatdruk boven het start-tot-ontladingspunt van de niet-instelbare ontlastingsklep
De spring verplaatst het diafragma van de stoel van het ontlastingsklep, waardoor de overtollige druk kan worden geventileerd.Regulatoren voldoen aan ANSI B109.4/CGA 6.18.
Kenmerken
Globale lichamen
Hoge capaciteit
Compact ontwerp
Hoogwaardige interne verlichting
Voldoet aan of overtreft ANSI B109.4 / CGA 6.18
Vaste factor / PFM-nauwkeurigheid
Lichaamsgrootte en eindverbindingsstijlen
1 inch NPTGlobe lichaam
Toegestane inlaatdruk
Noodsituatie: 150 psig / 10,3 bar.
Maximale werkdruk: 125 psig / 8,6 bar
Toegestane uitlaatdruk
Noodsituatie: 25 psig / 1,7 bar
Maximale werkdruk om interne onderdelen te vermijden Schade: 3 psi / 0,21 bar verschil boven uitlaatdrukinstelling
Uitlaatdruk
10,25 tot 2,2 psi/0,09 tot 0,15 bar
Uitlaatdrukbereiken van de drukregelaar van de visser HSR
4 tot en met 6 inch w.c. (10 tot en met 15 mbar)
6 tot 8 inch w.c. (15 tot 20 mbar)
8 tot 10 inch w.c. (20 tot 25 mbar)
10 tot en met 12,5 inch w.c. (25 tot en met 31mbar)
12.5 tot 20 inch w.c. (31 tot 50 mbar)
20 tot en met 35 inch w.c. (50 tot en met 87 mbar)
10,25 tot 2,2 psig (0,09 tot 0,15 bar)
Drukregistratie
Intern
Temperatuurvermogen
-20 tot 160°F / -29 tot 71°C
Tabel 1. Maximale inlaatdruk
| Grootte van het kantoor |
WIDE-OPEN Cg |
Maximale werkingsinlaatdruk om te bereiken |
| Goed reglementair functioneren |
| Inches |
mm |
Voor het vergroten van de oppervlakte |
psig |
bar |
| 1/8 |
3.2 |
12.5 |
125 |
8.6 |
| 3/16 |
4.8 |
28.2 |
100 |
6.9 |
| 1/4 |
6.4 |
50 |
60 |
4.1 |
| 3/8 |
9.5 |
105 |
30 |
2.1 |
| 1/2 |
13 |
185 |
20 |
1.4 |
