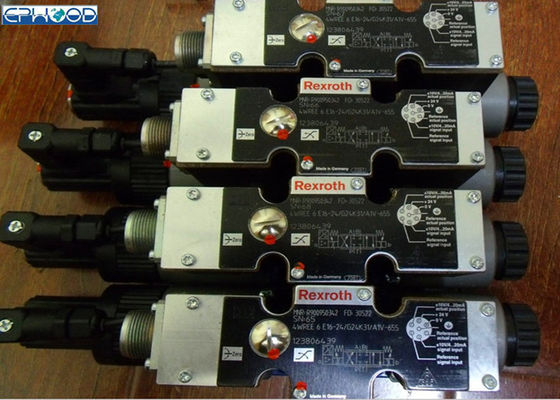

Pneumatische Rexroth-Solenoïdeklep met Geïntegreerde Elektronika 4WREE 6E16-24G24K31-A1V-655

Klep van de de Klep de Evenredige Richtingcontrole van de Rexrothsolenoïde 4WREE 6E16-24G24K31-A1V-655

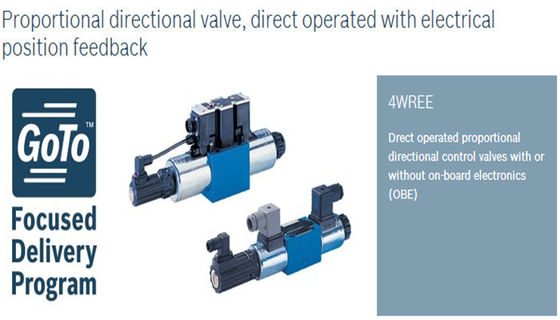

Kleppen van de Rexroth koppelen de Evenredige richtingcontrole met elektropositie, met geïntegreerde elektronika (OBE) terug

Functie, sectie

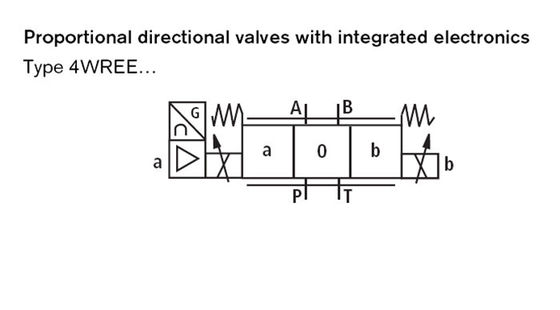

4/2 en 4/3 evenredige richtingkleppen zijn directe in werking gestelde componenten van subplate opzettend ontwerp. Zij worden in werking gesteld door evenredige solenoïden met centrale draad en removalbe rol. De solenoïden worden naar keuze gecontroleerd door of externe elektronika (type 4WRE) of door de geïntegreerde elektronika (type 4WREE).

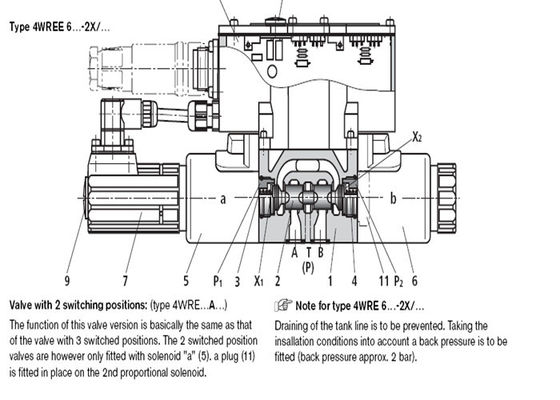

Ontwerp:

De klep bestaat fundamenteel uit:

– Huisvesting (1) met het opzetten van gezicht

– Controlespoel (2) met de compressielentes (3 en 4) en de lenteplaten (X1 en X2)

– Solenoïden (5 en 6) en poolbuizen (P1 en P2) met centrale draad

– Positieomvormer (7)

– Facultatieve geïntegreerde controleelektronika (8)

– Mechanische aanpassing op het absolute nulpunt (9) is toegankelijk via Pg13.5 en elektro op het absolute nulpunt is toegankelijk via Pg7 (10) (type 4WREE).

Eigenschappen
– De directe in werking gestelde evenredige richtingklep met elektroposisiton koppelt en integreerde elektronika (OBE) voor type 4WREE terug
– Gesloten lijncontrole van de richting en de grootte van een stroom
– De verrichting is door evenredige solenoïden met een centrale draad en een verwijderbare rol
– Voor subplatesteun: Porting patroon aan ISO 4401Subplates aan catalogusbladen AANGAANDE 45052 (NS6) of AANGAANDE 45054 (NS10)
– De lente gecentreerde controlespoel
– Controleelektronika
• 4WREE
- geïntegreerde elektronika (OBE) met voltageinput of huidige input (A1 resp. F1)

Opdracht gevend tot Details voor het Kiezen van ModelNumber
