Van de Kleprexroth van de Rexrothsolenoïde model van de de Controleklep 3DREP6C het Richting

Evenredige Druk die Klep 3DREPE 6C verminderen

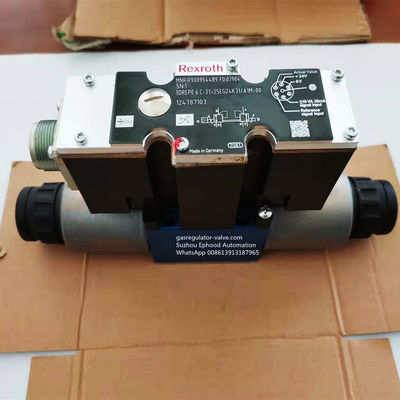

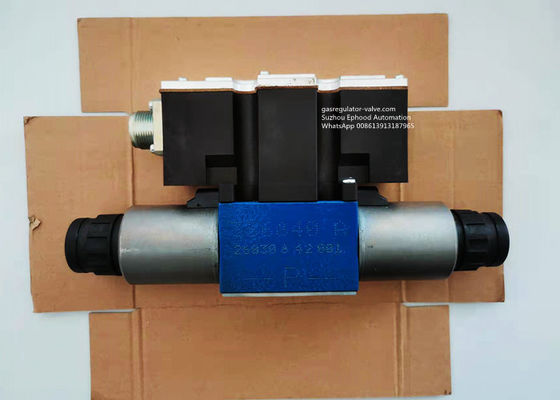

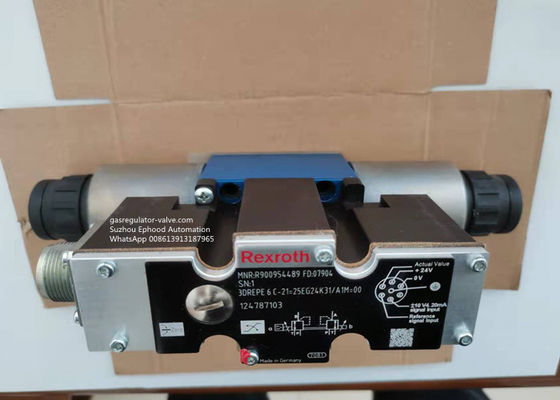

Hydraulische Klep Rexroth Model3drepe 6C 2125 B.V. 24K31/A1M=00, P/N R900954489

Evenredige DrukAfblaasklep in 3 manierversie

Met geïntegreerde controleelektronika

Productkenmerken

Eigenschappen

– Directe in werking gestelde evenredige kleppen voor het controleren van een druk en de richting van een stroom

– Verrichting door middel van evenredige solenoïden met centrale draad en afneembare rol

– Subplate-steun: Porting patroon volgens ISO 4401

– Hand facultatieve opheffing,

– Lente-gecentreerde controlespoel

– Type 3DREPE met geïntegreerde controleelektronika

– Externe controleelektronika voor type 3DREP:

• Analoog versterkerstype vt-vspa2-1-2X/… in Eurocard formaat (afzonderlijke orde)

• Digitaal versterkertype vt-vspd-1-1X/… in Eurocard formaat (afzonderlijke orde)

• Elektrische versterkertype VT 11118 in modulair ontwerp

Functie, sectie

De 3 manierdruk die kleptype 3 DREP 6 verminderen. is direct gewerkt door evenredige solenoïden. Het wordt gebruikt om een elektrisch inputsignaal in een evenredig signaal van de drukoutput om te zetten.

De evenredige solenoïden zijn controleerbare nat-speldgelijkstroom solenoïden met centrale draad en afneembare rol. De solenoïden worden naar keuze aangedreven door externe controleelektronika (type 3DREP) of door de interne controleelektronika (type 3DREPE).

Opstelling:

De klep bestaat fundamenteel uit:

– Huisvesting (1) met verbindingsoppervlakte

– Controlespoel (2) die met druk spoel meten (3, 4)

– Solenoïden (5, 6) met centrale draad

– Naar keuze geïntegreerde controleelektronika (7)

Functie:

De druk in A of B wordt geplaatst door middel van de evenredige solenoïden. Het bedrag van de druk hangt van de stroom af.

Met de-energized solenoïden (5, 6), wordt controlespoel (2) gehouden in de centrale positie door middel van de druklentes (8). De havens A en B worden verbonden aan T zodat de hydraulische vloeistof weg aan de tank zonder obstakels kan stromen.

Opdracht gevend tot Details voor het Kiezen van modelNumber
