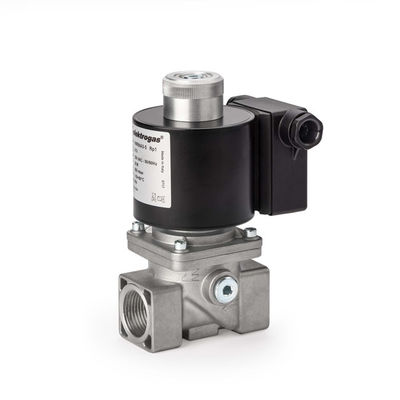

Elektrogasmerk VMRNA de Model Omgekeerde de Klep van de Acteren hydraulische Solenoïde/Gasklep van de Toestellen Automatische Opening

VMRNA-Type de Omgekeerde Klep van de Acterensolenoïde

Automatische Openingsklep voor Gastoestellen

Beschrijving

Het type van Elektrogas VMRNA is een automatische openingsklep voor gastoestellen. Het is geschikt om te lossen

overmaat of lekkagegas in hulplijnen.

Eigenschappen

VMRNA-de klep is van Elektrogas-bedrijf, is dit model een omgekeerde klep van de acterensolenoïde: wanneer de-energized, is de klep open (normaal open).

De kleppen worden gemaakt van aluminiumlegering met verbindingen van 3/4“ of 1“. De pijpverbindingen ontmoeten groep 2.Sealings worden gemaakt van op NBR-Gebaseerd die rubber voor gebruik met luchtgas wordt verklaard (EN 549). Geschikt voor gebruik met lucht en niet agressieve gassen inbegrepen in de 1st, 2de en 3de families (EN 437). Speciale versies voor agressieve gassen (b.v. biogas).

Gekwalificeerd voor de ononderbroken dienst (100% ED).

Verstrekt met G1/4-drukmaat aan twee kanten in inhamkamer om manometers, drukschakelaars, of andere gasapparatuur aan te sluiten.

Verstrekt met G1/8-verbinding om een open schakelaar van de positieindicator te passen (zie PCs-informatieblad – Dit apparaat zal afzonderlijk worden bevolen).

VMRNA-de klep kan in Elektrogas VMM klep worden geïntegreerd, resulterend in een zeer compact systeem (zie VMM informatieblad voor details).

Alle componenten worden ontworpen om eender welke mechanische, chemische en thermische voorwaarde te weerstaan die tijdens de typische dienst voorkomen. De efficiënte impregnatie en de oppervlaktebehandelingen zijn gebruikt om het mechanische stevigheid, verzegelen en weerstand tegen corrosie van de componenten te verbeteren.

De kleppen zijn getest en volledig gerechtvaardigde 100%.

Het functioneren en toepassing

De VMRNA-type klep is een openingsklep voor hulplijn. Wanneer het de-energized, duwt de lente op de magnetische kern en de schijf is open, vandaar kan het gas aan hulplijn stromen. Dit apparaat is gewoonlijk geïntegreerd in het branden van systeem: wanneer het systeem de-energized, zijn de stroomopwaartse veiligheids afgesloten kleppen gesloten, terwijl de openingsklep open is, zodat het brandstofgas binnen pijp op een veilig gebied kan worden gelost.

In het geval van lekkages van afgesloten kleppen, gaat het gas naar hulplijn in een veilige voorwaarde.

Wanneer het systeem wordt aangedreven, sluit de openingsklep terwijl de belangrijkste afgesloten kleppen

open, vandaar kan de brandstof aan brander stromen.

Fig. 1 toont een regeling van VMRNA-klep.

Dit soort klep is gewoonlijk geïnstalleerd als veiligheidsapparaat in gastreinen, voor de industriële toepassingen en systemen van het gasvuren. Fig. 2 toont een voorbeeld van installatie, in combinatie met andere Elektrogas-apparaten.

Beschrijving

De VMR-type klep is een snelle het openen gesloten solenoïdeklep in één stadium, normaal (open wanneer geactiveerd). Dit type van apparaat is geschikt voor lucht of gas die en controles vrijgeven blokkeren die, in de branders van de gasmacht worden vereist, atmosferische gasboilers, industriële ovens en anderen gas verbruikende toestellen.

Eigenschappen

De Kleppen van de Elektrogassolenoïde worden gemaakt van aluminiumlegering gegoten (of heet-gedrukt messing voor OTN-versies), met een brede waaier voor inham/afzetverbindingen van DN 8 (1/4“) tot DN 150 (6“).

Het verzegelen worden van op NBR-Gebaseerd die rubber gemaakt voor gebruik met gas wordt verklaard (EN 549).

Geschikt voor gebruik met lucht en niet agressieve gassen inbegrepen in de 1, 2 en 3 families (EN 437).

Speciale versies geschikt voor agressieve gassen, vrij van non-ferrometalen en met FPM-verbindingen.

De pijpverbindingen ontmoeten Groep 2 en backpressure verzegelen is volgzaam met Klasse A, volgens EN161-vereisten.

De gehele waaier kan in ex-Bewijsuitvoering, voor gebruik in Streken 2 en 22, volgens 2014/34/EU Richtlijn (ATEX) worden verstrekt.

De klep is open wanneer slechts geactiveerd: als, om welke reden ook, de voeding daalt, het klepsluiten onmiddellijk (intrinsieke brandkast).

Geschikt voor op zwaar werk berekende cyclusverrichting en gekwalificeerd voor de ononderbroken dienst (100% ED).

Uitgerust met de aanpassing van het stroomtarief (behalve messingsmodellen).

Een opgenomen boete - de netwerkfilter beschermt de klepzetel en de schijf evenals stroomafwaartse componenten en verhindert vuile verontreiniging (behalve messingsmodellen en 6 bar).

Verstrekt met G1/8-verbinding om een bewijs van sluitingsschakelaar of een visuele indicator te passen.

Verstrekt met 1/4“ drukmaat aan twee kanten in de inhamkamer (behalve messingsmodellen), aan

sluit manometers, drukschakelaars, lekkagedetectors of andere gasapparatuur aan. De van een flens voorzien modellen worden voorzien van maten ook in de afzetkamer.

De rollen worden voorzien van einddoos of van de stop van ISO 4400. Beide systemen worden voorzien van geschikte kabelklier om water en vuile verontreiniging te vermijden.

Alle componenten worden ontworpen om eender welke mechanische, chemische en thermische voorwaarde te weerstaan die tijdens de typische dienst voorkomen. De efficiënte impregnatie en de oppervlaktebehandelingen zijn gebruikt om het mechanische stevigheid, verzegelen en weerstand tegen corrosie van de componenten te verbeteren.

De Kleppen van de Elektrogassolenoïde zijn 100% door geautomatiseerd het testen mechanisme wordt getest dat en zijn volledig gerechtvaardigd.
