VMM modelleer Elektrogas Multiple Safety-Solenoïdeklep voor Gas Regelende Treinen

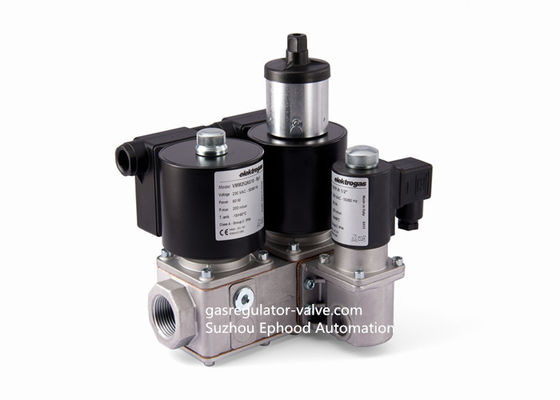

Elektrogas VMM typeklep is een combinatie van twee kleppen in een enige compacte en veelzijdige klephuisvesting. De eerste klep is een snelle het openen klep van de veiligheidssolenoïde. De tweede klep kan het snelle openen of een langzame het openen solenoïdeklep zijn om de gasstroom, met een eerste regelbare snelle slag en een tweede regelbare langzame slag aan te passen. Het is mogelijk verbindt een derde omleiding/een controleklep, die door bestuurdersstadium of presteert om een tweede snelle (langzame) slag of allebei te verkrijgen. Dit type van apparaat is geschikt voor gas en lucht het blokkeren en het aanpassen controles in atmosferische branders of ventilator-bijgewoonde branders (met één of verrichting in twee stadia), in industriële ovens en in alle gasmateriaal dat regelende treinen gebruikt.

Specificatie

De VMM typeklep is een combinatie van twee solenoïdekleppen in enige compact en versatilevalve een huisvesting.

Dit type van apparaat is geschikt voor lucht of gas die en controles (met één of twostagesverrichting) blokkeren vrijgeven, vereist in de branders van de gasmacht, atmosferische gasboiler, industriële het gas verbruikende toestellen van ovensandothers.

Technische Beschrijvingen

Beschrijving

De kleppen worden van aluminiumlegering gemaakt, met een waaier voor inham/afzetverbindingen fromDN20 (3/4“) wordt gegoten tot DN80 (3 die“).

Het verzegelen worden van op NBR-Gebaseerd die rubber gemaakt voor gebruik met gas wordt verklaard (EN 549).

De pijpverbindingen ontmoeten groep 2 en backpressure verzegelen is volgzaam met klasse A, die aan EN161-vereisten overeenstemmen.

Een derde klep met capaciteit van DN15 of DN25 kan worden gepast om tweede te mijden en alow brandstadium of een tweede afzet voor proefbumer (proefuitvoering) te hebben.

Geschikt voor gebruik met lucht en niet agressieve gassen inbegrepen in de 1, 2 en 3 families (EN 437). Speciale versies voor agressieve gassen.

De gehele waaier kan in ex-Bewijsuitvoering, voor gebruik in Streken 2 en 22 worden verstrekt, overeenstemmend to2014/34/EU Richtlijn (ATEX).

De klep is open wanneer slechts geactiveerd: als, om welke reden ook, de voeding daalt, valvecloses onmiddellijk (intrinsieke brandkast).

Geschikt voor op zwaar werk berekende cyclusverrichting en gekwalificeerd voor de ononderbroken dienst (100% ED).

Uitgerust met de aanpassing van het stroomtarief.

Een opgenomen boete - de netwerkfilter beschermt de klepzetel en de schijf evenals downstreamcomponents en verhindert vuile verontreiniging.

Verstrekt met tweezijdige drukhavens aan twee kanten in alle drukkamers, aan connectmanometers, drukschakelaars, lekkagemeetapparaat of ander gasmateriaal.

De rollen worden voorzien van einddoos of van de stop van ISO 4400. Beide systemen zijn verstrekte withsuitable kabelklier om water te vermijden en vuile verontreiniging.

De normaal open openingsklep VMRNA kan in VMM van 1 " V4 aan 3“ worden geïntegreerd; dimensionsand door buizen leidend zijn hetzelfde van derde controleklep. Zie VMRNA-informatieblad voor andere details.

Alle componenten worden ontworpen om eender welke het mechanische, chemische en thermische conditionoccurring tijdens de typische dienst te weerstaan. De efficiënte impregnatie en de oppervlaktebehandelingen zijn gebruikt om het mechanische stevigheid, verzegelen en weerstand tegen corrosie van de componenten te verbeteren.

De kleppen zijn 100% door geautomatiseerd het testen mechanisme wordt getest dat en zijn volledig gerechtvaardigd.

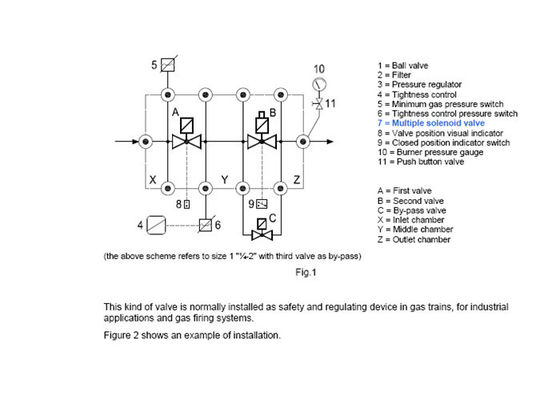

Functie en Toepassing

De VMM typeklep is een veiligheid sluitend apparaat die hulpvoeding gebruiken.

De eerste klep (a) is een snelle het openen klep van de veiligheidssolenoïde. Wanneer het de-energized, springpushes op de verbindingsschijf, die de gaspassage gesloten houden. Nu, is de inhamkamer onder de druk van de thegaslijn, en het dwingt ook op de schijf die, de verbinding verbeteren.

Wanneer de rol wordt aangedreven snel opent de klep, tegen de sterkte van de lente en gaspressure.

Als de voeding wordt afgesloten, het klep snel sluiten, die de gasstroom onderbreken.

Eveneens, kan de tweede klep (b) het snelle openen of een langzame het openen solenoïdeklep aan de stroom van het adjustthegas, met een eerste regelbare snelle slag en een tweede regelbare langzame slag zijn.

Het is mogelijk om een derde omleidingsklep (c) te verbinden, die als laag brandstadium of werkt om een tweede snelle (langzame) slag of allebei te verkrijgen.
