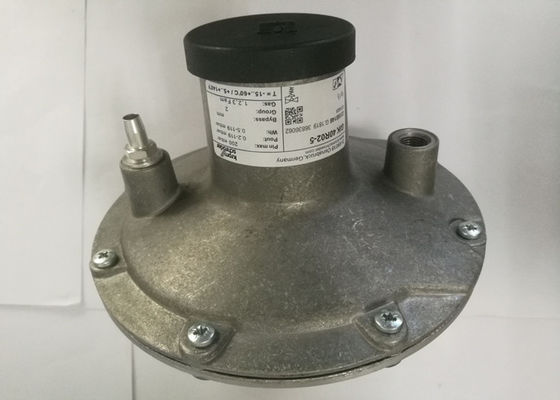

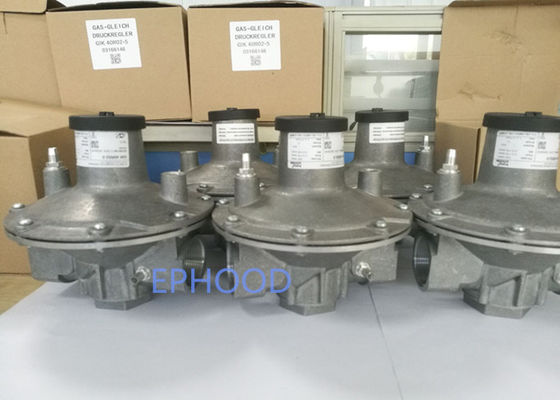

De Verhouding Regelgever gik40r02-5 van het Kromschrodermerk de Klep van de gik50r02-5 Gascontrole voor het Verwarmen

Merk gik40r02-5 Verhouding Regelgever van Kromschroder

Gik50r02-5 verhouding Regelgever

Toepassing
De gas/lucht verhouding regelgevers GIK en GIserve om constante een lucht-gas verhouding te handhaven en de gasdruk van gasfornuizen op installaties zonder voorverwarmde verbranding air.GIK en GI stroomopwaarts te regelen voor het moduleren van controle, GIK. B met omleiding voor lage hoogte -/van controle. Zeropressureregelgeving met omzettingsuitrusting.

Functie

De het gas/lucht verhouding regelgever wordt van Kromschroder geactiveerd door de druk van de lijn van de verbrandingslucht. Het regelt de druk van de gasafzet in de verhouding 1:1 aan de druk van de luchtcontrole. De brandercapaciteit is gevarieerd met de hulp van de klep van de luchtcontrole.
De schommelingen van de ovendruk hebben hetzelfde effect op gas en luchtproductie, waarbij wordt betekend dat het gas-air mengsel niet verandert. Het lage brandtarief kan worden bepaald door de regelgeverslente aan te passen.
In het geval van hoogte - lage controle (GIK. B), zou de lente volledig moeten worden ontspannen. Min. vloeien stromen slechts door de omleiding. Het plaatsen bij hoge brand wordt uitgevoerd via openingen of kleppen op de brander.

Technische gegevens
GIK, GI
Type van gas: Het aardgas, stadsgas, (gasachtige) LPG, produceerde biologisch methaan, GIK. L, GI. L slechts voor lucht.
Max. inhamdruk: 3 psig (200 mbar).

De controledruk van de verbrandingslucht: 0,2 tot 48 „WC (0,5 tot 120 mbar).
Afzetdruk: 0,08 tot 47,5 „WC (0,2 tot 119 mbar).
Differentiële druk tussen pe van de inhamdruk en de pa van de afzetdruk: max. 40 „WC (100 mbar).
Transmissieverhouding: 1:1.
Omleidingsdiameter GIK. B: GIK 15-25: standaard 0,06 duim (1,5 mm), mogelijke tot 0,157 duim (4 mm)
GIK 40-50: standaard 0,197 duim (5 mm),
mogelijke tot 0,354 duim (9 mm).
Het aanpassen waaier bij min. stroom: - 1,2 tot +1,2 „WC (- 3 tot +3 mbar).

GIK
Verbinding: NPT-draad.
Verbinding voor controlelijn: 1/4 NPT.
Het huisvesten: Aluminium.
Diafragma's: Perbunan.
Klepzetel: Aluminium.
Klepschijf: Plastiek.
De verbinding van de klepschijf: Perbunan.
Omleidingsschroef: Messing.
Omgevingstemperatuur:
-4 aan +158°F (- 20 aan +70°C).
