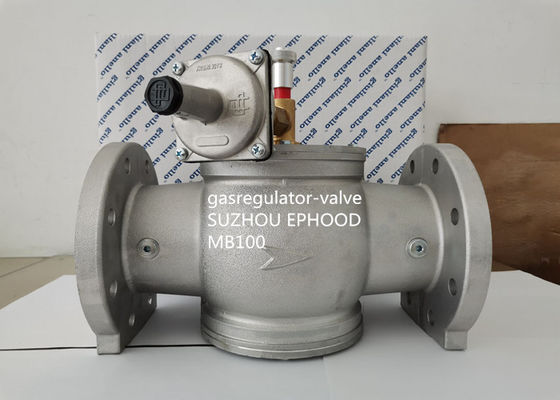

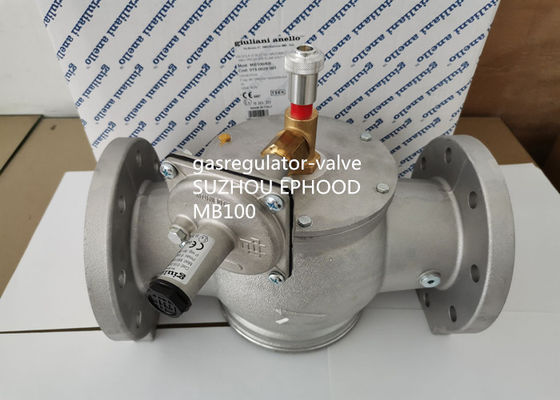

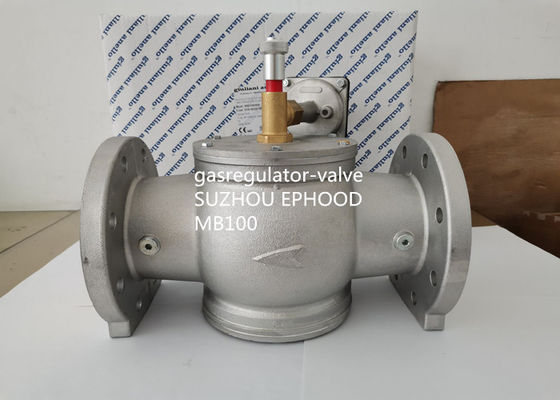

Italië Giuliani Anello Gemaakte MB100-6B de Modeldrukregelaar van Aluminiumlpg met Afgesloten Klep

Drukregelaar van het giuliani de anello Gemaakte Aluminium van Italië met Ingebouwde Filter

MB100-6B

Toepassing

Brandstof: alle drie families van gas (stadsgas, methaan, LPG); niet agressieve gassen.

Technische Beschrijvingen

Verbinding: ingepaste UNI-EN 10226-1; van een flens voorzien PN16 en1092-4

Maximuminhamdruk: 1 bar (MB); 6 bar (MB/6B)

Omgevingstemperatuur: -10°C aan 60°C

Reactiedruk: de blauwe lente: 30 tot 120 mbar; de neutrale lente: 80 tot 550 mbar

Maximum oppervlaktetemperatuur: 60°C

Materiaal: het lichaam van de aluminiumklep en dekking; de roestvrij staallentes en controlezuiger; De de rubbermand en O-ring van NBR; ander deel is van messing, aluminium en gegalvaniseerd staal.

Algemene informatie

De maximum afgesloten kleppen van de drukslag in de MB en MB/6B-reeks zijn veiligheidsapparaten dankzij gehouden in de normale het werkomstandigheden open een automatisch die mechanisme wordt teweeggebracht op

manueel herbewapenend. Als de afgesloten voltallige vergadering een inhamdruk groter dan de alibrationwaarde ontdekt, geeft het het sluitingsapparaat vrij dat de gasstroom tegenhoudt.

Het herbewapenen

Deze kleppen worden alleen indienen langs orde herbewapend de oorzaken van de noodsituatie kunnen controleren en ontruimen. Om het herbewapenen bij te staan, zijn alle van een flens voorzien modellen uitgerust met een dubbele poortspeld, die het moeten verhindert omleidingen stroomopwaarts en stroomafwaarts construeren op het door buizen leiden tussen klep. Om de kleppen met dubbele die poortspeld te herbewapenen volg de instructies binnen het pak worden ingesloten, terwijl voor de ingepaste reeks, die slechts één poort heeft

de speld, trekt eenvoudig de aluminiumknop boven de klepkoker.

Kaliberbepaling

1. Controle dat alle nut weg zijn.

2. Open stroomopwaarts langzaam de on/off klep van het systeem.

3. Verhoog de afgesloten druk door de aangewezen regelschroef te draaien.

4. Open de klep door de het herbewapenen procedure te volgen; als het klepsluiten opnieuw, de afgesloten druk opnieuw verhoogt.

5. Verhoog de druk van de regelgeversafzet tot de reeks waarde afsloot. Als terwijl het verhogen van de regelgever de druk, de afgesloten klep wordt teweeggebracht, verhoog de afgesloten druk tot de klep wordt herbewapend.

6. Verminder langzaam de afgesloten druk tot de klep wordt teweeggebracht.

7. Herstel de aanvankelijke druk van de regelgeversafzet.

8. Schroef op de plastic veiligheidskappen op de schroeven die de regelgever en de afgesloten klep aanpassen.

Onderhoud

De afgesloten kleppen vereisen geen speciaal onderhoud. In het geval van een fout, stel een algemene revisie en een relatieve test aangaande plaats in werking. Controleer periodiek de het werk efficiency van het volledige veiligheidssysteem door de regelgeversdruk te verhogen tot de afgesloten klep wordt teweeggebracht. Als de klep moet om welke reden ook worden gedemonteerd, zorg ervoor er geen druk in de kring is.

Installatie

De maximum afgesloten kleppen MB van de drukslag - MB/6B is met Richtlijn 2014/34/UE (ATEX) in groep II categorie 2G en in groep II, categorie tweede in overeenstemming; aangezien zulke zijn zij geschikt voor

installatie in streken 1 en 21 en, zelfs nog meer, in streken 2 en 22 zoals geclassificeerd in bijlage I van Richtlijn 99/92/EG.

De afgesloten hier beschreven kleppen zijn niet geschikt voor gebruik in streken 0 en 20 zoals die in Richtlijn 99/92/EG worden bepaald. De kwalificatie en de uitbreiding van de gevaarlijke streken bepalen, zie standaarden 60079-10. Indien geïnstalleerd en gehandhaafd vanaf de gegeven voorwaarden en de instructies in het ingesloten technische handboek, de afgesloten klep geen bron van specifiek gevaar is.

In het bijzonder, onder normale exploitatievoorwaarden, zendt het apparaat geen ontvlambare substanties zoals uit om een explosieve atmosfeer te produceren. De afgesloten voltallige vergadering heeft een het werkmembraan en een veiligheidsmembraan; als het het werkmembraan breekt, waarborgt het veiligheidsmembraan gasemissie met stroomtarief neen hoger dan 30 dm3/h.

Een ononderbroken explosieve atmosfeer bekwaam om een gevaarlijke streek 0 te produceren wordt uitgezonden alleen in de gebeurtenis beide membranen gelijktijdig breken. In de gebeurtenis is de klep geïnstalleerd in

de onbemande of slecht geluchte plaats, zou alle noodzakelijke voorzorgsmaatregelen moeten worden gevergd om de klep het zijn te verhinderen de oorzaak van een streek 0. Bijvoorbeeld die, kan de afgesloten voltallige vergaderingsontluchter buiten via een koperpijp worden verpletterd aan het ingepaste gat G1/8“ door het stofdichte messing GLB wordt aangesloten te verwijderen.

De assemblagepositie is onverschillig; voor het horizontale door buizen leiden, plaats niet de klep herbewapenende knop die neer onder ogen zien. De volgende richtlijnen zouden moeten worden gevolgd: til niet op de koker op wanneer het assembleren van de klep; zorg ervoor dat het door buizen leiden goed wordt gericht en dat er geen obstakels of binnen vuil zijn; neem de stroomrichting waar zoals die door de pijl wordt getoond op het kleplichaam wordt gedrukt; controleer dat alle druk, voltage, temperatuurenz. parameters aan worden voldaan; installeer niet de klep in contact met gepleisterde muren; belemmer of belemmer in geen geval de slag van de herbewapenende knop, aangezien de sluiting niet kan worden gewaarborgd; pas stroomopwaarts een geschikt gas van de klep. De afgesloten klep zou stroomopwaarts van de drukregelaar moeten worden geïnstalleerd. De impulsafzet (ingepast gat G1/8“) zou op de voltallige vergadering via koperpijp, aan diameter moeten worden verbonden niet minder dan 4 mm, stroomafwaarts van de regelgever bij een afstand van de regelgever van 5 keer de diameter van de pijp.
