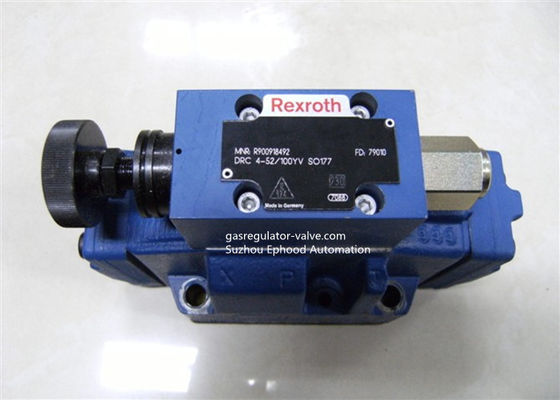

Subplate die Rexroth-Solenoïdeklep ProefOperated drc4-52/100-YV opzetten

Van de Klep de Proefoperated pressure reducing van de Rexrothsolenoïde Klep drc4-52/100-YV

Klep drc4-52/100-YV van Rexroth de Proefoperated pressure reducing

Rexrothdruk die klep, proef-in werking gesteld DR. verminderen (C)

Proefcontroleklep zonder hoofdspoeltussenvoegsel

Eigenschappen

1) Voor subplatesteun

2) Porting patroon volgens ISO 5781

3) Voor ingepaste verbinding

4) Als patroonklep

5) 4 aanpassingstypes, naar keuze:

– – Roterende knop

– – Koker met hexagon en beschermend GLB

– – Afsluitbare roterende knop met schaal

– – Roterende knop met schaal

6) 5 drukclassificaties

7) Facultatieve controleklep, (subplate slechts opzettend)

8) Corrosie-beschermd ontwerp

Functie, sectie

De drukkleppen van typedr. zijn proef-in werking gestelde druk die die kleppen verminderen van de secundaire kring worden gecontroleerd. De druk die kleppen verminderen bestaat fundamenteel uit belangrijkste klep (1) met hoofdspoeltussenvoegsel (3) en proefcontroleklep (2) met aanpassingstype.

In de rust positie zijn de kleppen open. De hydraulische vloeibare stromen van kanaal B via de belangrijkste spoel nemen (3) op om A zonder beperkingen te kanaliseren. De druk was van toepassing om a-handelingen aan de lagere belangrijkste spoelkant te kanaliseren. Tegelijkertijd, wordt de druk toegepast op de kant met veerwerking van belangrijkste spoel (3) via pijp (4) en op bal (6) in proefcontroleklep (2) via kanaal (5). Het handelt ook via pijp (7), controlelijn (8), controleklep (9) en pijp (10) op bal (6). Afhankelijk van het plaatsen van de lente (11), bouwt een druk voor bal (6), in kanaal (5) en in de de lentekamer die op (12) de controlespoel (13) houden in de geopende positie. Hydraulisch

de vloeistof in kanaal B kan via belangrijkst spoeltussenvoegsel (3) stromen die A zonder beperkingen te kanaliseren tot een druk in kanaal A opbouwt dat de waarde overschrijdt bij de lente (11) wordt geplaatst en bal (6) opent. De controlespoel (13) beweegt zich in het sluiten van richting.

De gewenste verminderde die druk wordt bereikt wanneer er een staat van evenwicht tussen de druk in kanaal A en de druk bij de lente wordt geplaatst is (11). De proefolieterugkeer van de de lentekamer (14) wordt altijd gerealiseerd uiterlijk via de controlelijn (15) in de tank.

Voor de vrije stroom terug van kanaal A aan kanaal B, kan een controleklep (16) naar keuze worden geïnstalleerd. Een verbinding van de drukmaat (17) staat voor de controle van de verminderde druk in kanaal A. toe.
